PEEK पाइप क्या हैं, और आपको कार्बन फाइबर से भरे PEEK कब चुनना चाहिए?

संक्षिप्त उत्तर: कार्बन-फाइबर से भरी PEEK ट्यूब चुनें जब अतिरिक्त कठोरता और आयामी स्थिरता इसके व्यापार-बंद को उचित ठहराती है

PEEK पाइप खोखले अर्ध-तैयार आकार के होते हैं जिनका उपयोग झाड़ियों, आस्तीन, सील, वाल्व घटकों और इन्सुलेटिंग बॉडी जैसे भागों में आपूर्ति या मशीनीकरण के रूप में किया जाता है। कार्बन फाइबर तब जोड़ा जाता है जब खाली PEEK यांत्रिक और थर्मल भार के तहत विरूपण के लिए पर्याप्त कठोरता, आयामी नियंत्रण या प्रतिरोध प्रदान नहीं करता है।

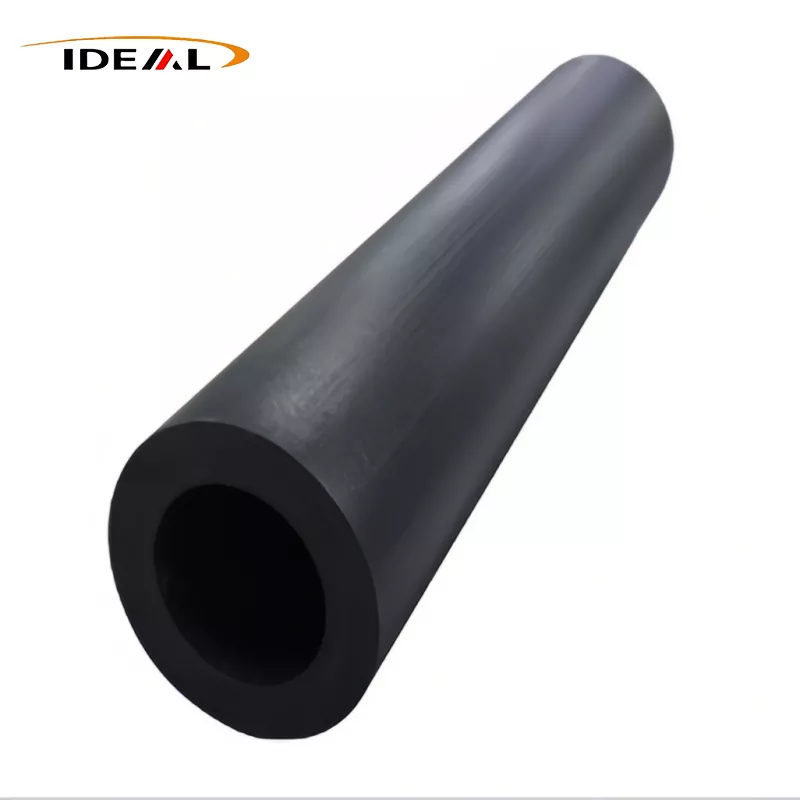

यह कार्बन से भरी सामग्री को स्वचालित प्रीमियम विकल्प नहीं बनाता है। यह वर्जिन PEEK की तुलना में कम क्षमाशील, काटने वाले औजारों पर कठोर और विद्युतीय रूप से भिन्न हो सकता है। सही निर्णय लोड दिशा, तापमान, रासायनिक जोखिम, संभोग सतहों, विद्युत आवश्यकताओं और आपके द्वारा निकाले जाने वाले स्टॉक की मात्रा पर निर्भर करता है। गुआंगज़ौ आदर्श ऑफरकार्बन फाइबर से भरे PEEK पाइप10% से 40% तक समायोज्य कार्बन-फाइबर सामग्री के साथ; कंपनी 30% को आमतौर पर उपयोग किए जाने वाले अनुपात के रूप में पहचानती है।

पाइप, ट्यूब और ट्यूबिंग एक ही अर्ध-तैयार स्टॉक का वर्णन कर सकते हैं - लेकिन आयाम स्पष्ट रूप से बताए जाने चाहिए

पॉलिमर स्टॉक कैटलॉग में, "PEEK पाइप," "PEEK ट्यूब" और "PEEK ट्यूबिंग" का उपयोग अक्सर एक दूसरे के स्थान पर किया जाता है। खरीदारों को यह नहीं मानना ​​चाहिए कि ये शर्तें धातु-पाइपिंग परंपराओं का पालन करती हैं। एक आपूर्तिकर्ता तरल पदार्थ को स्थापित करने के उद्देश्य से दबाव-रेटेड लाइन के बजाय एक मोटी दीवार वाली मशीनिंग ब्लैंक का वर्णन कर सकता है।

क्रय आरेखण को, संज्ञा को नहीं, आदेश को नियंत्रित करना चाहिए। यदि दबाव सेवा शामिल है, तो अकेले अर्ध-तैयार स्टॉक आयाम दबाव क्षमता स्थापित नहीं करते हैं। तैयार ज्यामिति, जोड़, तापमान, मीडिया, लोड इतिहास और लागू डिज़ाइन मानक सभी को अलग इंजीनियरिंग समीक्षा की आवश्यकता है।

एक आयामी ड्राइंग पर ओडी, आईडी, दीवार की मोटाई, लंबाई और मशीनिंग भत्ता को परिभाषित करें

बाहरी व्यास, अंदर का व्यास और लंबाई बताएं, फिर पहचानें कि क्या प्रत्येक मान नाममात्र है, मशीनिंग के बाद उत्पादित या आवश्यक है। संकेंद्रितता, सीधापन, गोलाई, सतह की समाप्ति और अंतिम स्थिति को शामिल करें जहां वे तैयार भाग को प्रभावित करते हैं। सामान्य प्लस-या-माइनस व्यास सहिष्णुता बोर-टू-ओडी सांद्रता को नियंत्रित नहीं करती है।

त्वचा को साफ करने और अपेक्षित विकृति को ठीक करने के लिए पर्याप्त मशीनिंग भत्ता छोड़ें, लेकिन इतना नहीं कि सामग्री लागत और मशीनिंग समय अनावश्यक रूप से बढ़ जाए। पतली तैयार दीवारों पर विशेष ध्यान देने की आवश्यकता है: चक दबाव, काटने वाली गर्मी और अवशिष्ट तनाव मशीन छोड़ने के बाद बोर को हिला सकते हैं।

प्रकाशित आकार सीमाओं और ±0.02 मिमी सहनशीलता को स्पष्ट करने के दावों के रूप में मानें, प्रत्येक आईडी/ओडी संयोजन के लिए गारंटी नहीं

गुआंगज़ौ आइडियल के उत्पाद पृष्ठ में काली सामग्री, Φ20–458 मिमी की नाममात्र आईडी, Φ15–404 मिमी का OD, 1,000 मिमी और 3,000 मिमी की लंबाई और ±0.02 मिमी की घोषित सहनशीलता सूचीबद्ध है। उन श्रेणियों को स्वतंत्र रूप से विनिमेय आयामों के मैट्रिक्स के रूप में नहीं पढ़ा जाना चाहिए; एक वैध ट्यूब में उसकी आईडी से बड़ा OD होना चाहिए।

ऑर्डर देने से पहले, पूछें कि कौन से आईडी/ओडी संयोजन उपलब्ध हैं और टॉलरेंस में कौन सी सुविधा शामिल है। माप तापमान, निरीक्षण विधि, नमूना योजना, सीधापन मानदंड और क्या सहनशीलता स्टॉक या मशीनीकृत सतह पर लागू होती है, इसकी भी पुष्टि करें।PEEK ट्यूब आकार और सहनशीलता संबंधी जानकारी प्रकाशित की गईएक उपयोगी आरएफक्यू प्रारंभिक बिंदु हैं, स्वीकृत ड्राइंग का विकल्प नहीं।

PEEK में कार्बन फाइबर क्या बदलता है—और क्या यह स्वचालित रूप से सुधार नहीं करता है

कार्बन फाइबर PEEK मैट्रिक्स के भीतर गति को प्रतिबंधित करते हैं। एक उपयुक्त ग्रेड और अभिविन्यास में, जो आम तौर पर कठोरता बढ़ाता है, लोड के तहत आयामी परिवर्तन को कम करता है और तापमान परिवर्तन के रूप में स्थिरता में सुधार करता है। ये प्रभाव एक मशीनीकृत आस्तीन को ज्यामिति बनाए रखने में मदद कर सकते हैं या रेंगने को कम कर सकते हैं जहां कुंवारी PEEK बहुत अधिक घूमती है।

सुदृढीकरण दिशात्मकता का भी परिचय देता है। विनिर्माण मार्ग और सामग्री प्रवाह फाइबर को संरेखित कर सकते हैं, इसलिए अक्षीय और दीवार के गुण भिन्न हो सकते हैं। कार्बन फाइबर स्वचालित रूप से हर घिसावट इंटरफ़ेस में सुधार नहीं करता है, विद्युत इन्सुलेशन को संरक्षित नहीं करता है या हर रसायन के प्रतिरोध को नहीं बढ़ाता है। यह लचीलेपन को भी कम कर सकता है और आक्रामक मशीनिंग या असेंबली के दौरान किनारों के टूटने का खतरा अधिक हो सकता है।

कठोरता, घिसाव, विद्युत व्यवहार, रासायनिक जोखिम और मशीनेबिलिटी पर वर्जिन, कार्बन-फाइबर से भरे और अन्य संशोधित PEEK ग्रेड की तुलना करें

कार्बन-फाइबर से भरी PEEK ट्यूब की मशीनिंग के लिए, तेज, उपयुक्त टूलींग और नियंत्रित वर्कहोल्डिंग का उपयोग करें। केवल बाहरी-व्यास रीडिंग पर निर्भर रहने के बजाय बोर फ़िनिश, ताप उत्पादन और फ़ाइबर ब्रेकआउट पर नज़र रखें। यदि रासायनिक एक्सपोज़र गंभीर है, तो वास्तविक तरल पदार्थ, एकाग्रता, तापमान, दबाव और एक्सपोज़र समय के आधार पर पूर्ण ग्रेड का आकलन करें।

"30% कार्बन फाइबर PEEK ट्यूब" लेबल पूर्ण सामग्री विनिर्देश नहीं है

प्रतिशत आपको फ़िलर लोडिंग बताता है, लेकिन किसी सामग्री को स्वीकृत करने के लिए पर्याप्त नहीं है। आपूर्ति किए गए स्टॉक के लिए आपको अभी भी राल और यौगिक ग्रेड, विनिर्माण मार्ग, फाइबर फॉर्म, गुणवत्ता नियंत्रण और संपत्ति डेटा की आवश्यकता है। स्पष्ट करें कि क्या बताया गया प्रतिशत वजन या किसी अन्य आधार पर परिभाषित किया गया है।

यह भी पूछें कि क्या ट्यूब एक ही उत्पादन लॉट से आएगी और क्या आपूर्तिकर्ता लॉट-लिंक्ड निरीक्षण रिकॉर्ड प्रदान कर सकता है। एक प्रोटोटाइप जो मशीनों को साफ-सुथरा बनाता है, यह साबित नहीं करता है कि बाद में स्टॉक समान व्यवहार करेगा यदि यौगिक, प्रक्रिया या फाइबर अभिविन्यास बदलता है। सटीक ग्रेड और स्टॉक फॉर्म को मंजूरी दें, सामान्य "30% सीएफ पीईईके" विवरण को नहीं।

आपूर्तिकर्ता डेटा को वास्तविक ग्रेड, परीक्षण विधि, फाइबर अभिविन्यास और सेवा शर्तों से मेल खाना चाहिए

डेटाशीट मान केवल तभी उपयोगी होते हैं जब वे आपको प्राप्त होने वाली सामग्री का प्रतिनिधित्व करते हैं। नमूना अभिविन्यास, कंडीशनिंग, परीक्षण तापमान और परीक्षण विधि की जांच करें। इंजेक्शन-मोल्डेड कूपन डेटा एक अलग फाइबर दिशा में मशीनीकृत मोटी दीवार वाली ट्यूब के व्यवहार की भविष्यवाणी नहीं कर सकता है।

उच्च तापमान अनुप्रयोगों के लिए, कमरे के तापमान मानों का उपयोग करने के बजाय सेवा तापमान पर गुणों की तुलना करें। रासायनिक सेवा के लिए, एक साथ तनाव और गर्मी को ध्यान में रखें। यदि तंग आयाम मायने रखते हैं, तो आपूर्ति की गई ज्यामिति पर माप का अनुरोध करें और इस बात पर सहमत हों कि निरीक्षण से पहले भागों को कैसे वातानुकूलित किया जाएगा।

कार्बन-फाइबर से भरे PEEK को प्रवाहकीय या स्थैतिक-विघटनकारी के रूप में मानने से पहले मात्रा और सतह प्रतिरोधकता को मान्य करें

कार्बन फाइबर PEEK की विद्युत प्रतिरोधकता को कम कर सकता है, लेकिन चालकता सीधे भराव प्रतिशत से प्रभावित नहीं होती है। फाइबर वितरण, फाइबर के बीच संपर्क, अभिविन्यास, दीवार की मोटाई और प्रसंस्करण सभी परिणाम को प्रभावित करते हैं। कार्बन प्रबलित के रूप में वर्णित सामग्री अभी भी आपकी आवश्यक प्रतिरोध सीमा से चूक सकती है।

परीक्षण विधि और कंडीशनिंग आवश्यकताओं के साथ, ड्राइंग या सामग्री विनिर्देश पर आवश्यक वॉल्यूम प्रतिरोधकता या सतह प्रतिरोधकता सीमा डालें। यदि चार्ज अपव्यय सुरक्षा-महत्वपूर्ण है, तो प्रतिनिधि ट्यूब स्टॉक या तैयार घटकों का परीक्षण करें। विद्युत माप के लिए कार्बन-सामग्री प्रमाणपत्र का स्थान न लें।

आरएफक्यू चेकलिस्ट: कार्बन-फाइबर सामग्री, ज्यामिति, सहनशीलता, सतह खत्म, निरीक्षण रिकॉर्ड, अनुपालन दस्तावेज, मात्रा, लीड समय और लैंडेड डिलीवरी की पुष्टि करें

• सामग्री:सटीक PEEK ग्रेड, कार्बन-फाइबर प्रतिशत और उस प्रतिशत को कैसे परिभाषित किया जाता है।
• ज्यामिति:ओडी, आईडी, दीवार की स्थिति, लंबाई, अंतिम स्थिति और मशीनिंग भत्ता।
• नियंत्रण:आयामी सहनशीलता, सघनता, सीधापन, गोलाई और सतह-परिष्करण आवश्यकताएँ।
• प्रदर्शन:सेवा तापमान, भार, रसायन, घिसाव इंटरफ़ेस और आवश्यक विद्युत व्यवहार।
• प्रमाण:लागू परीक्षण डेटा, लॉट ट्रैसेबिलिटी, निरीक्षण रिपोर्ट और आवश्यक अनुपालन दस्तावेज़।
• वाणिज्यिक शर्तें:प्रोटोटाइप और उत्पादन मात्रा, लीड टाइम, पैकेजिंग, इनकोटर्म्स और अमेरिकी गंतव्य तक डिलीवरी।
• स्वीकृति:गैर-अनुरूप स्टॉक को संभालने के लिए अनुमोदित ड्राइंग संशोधन, निरीक्षण विधि और प्रक्रिया।
