कार्बन फाइबर प्रबलित PEEK पाइप्स: विशिष्टताएँ, अनुप्रयोग और चयन मानदंड

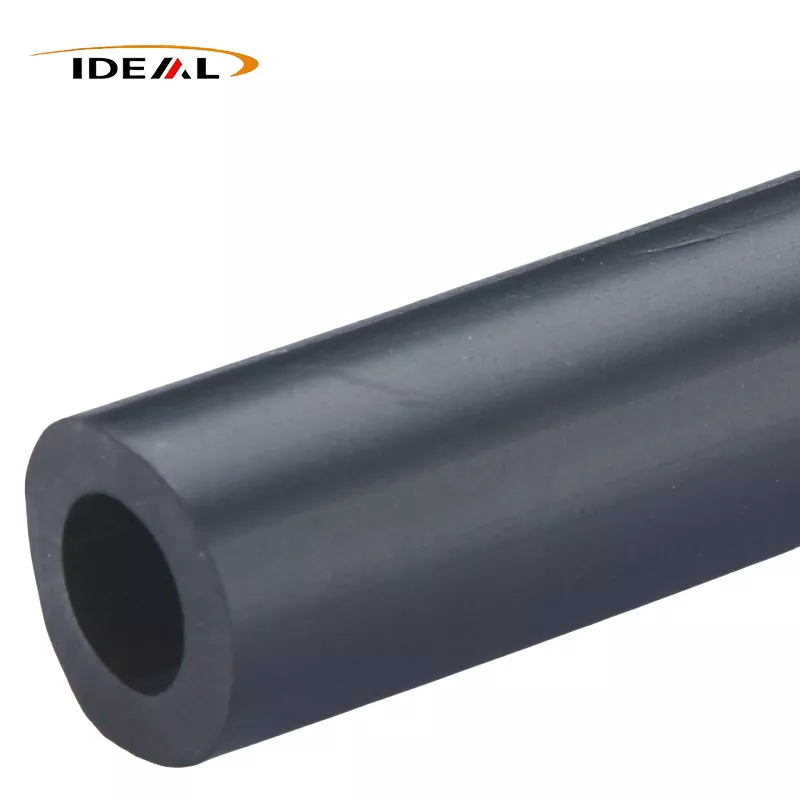

कार्बन फाइबर प्रबलित PEEK पाइपजब एक मानक PEEK ट्यूब को अधिक कठोरता, आयामी स्थिरता, भार क्षमता या स्थैतिक नियंत्रण की आवश्यकता होती है तो यह एक व्यावहारिक विकल्प है। आइडियल प्लास्टिक 10% से 40% तक कार्बन-फाइबर सामग्री, एलसीएफ और एससीएफ विकल्पों के साथ काले कार्बन-फाइबर से भरे PEEK ट्यूब का उत्पादन करता है, जो अंदर और बाहर व्यास सीमा, 1,000 मिमी या 3,000 मिमी की लंबाई और ±0.02 मिमी तक सहनशीलता प्रदान करता है।

सही ग्रेड का चयन केवल कार्बन प्रतिशत से नहीं किया जाता है। फाइबर की लंबाई, दीवार की ज्यामिति, ऑपरेटिंग तापमान, पहनने की स्थिति, विद्युत आवश्यकताएं और तैयार आयाम सभी विनिर्देश को प्रभावित करते हैं। लोड केस और ड्राइंग से शुरुआत करें, फिर एक परिभाषित सामग्री और निरीक्षण आवश्यकता के लिए कोटेशन का अनुरोध करें।

जब कार्बन-फाइबर से भरी PEEK ट्यूब सही विकल्प हों

शुद्ध PEEK पहले से ही तापमान क्षमता, रासायनिक प्रतिरोध, पहनने के व्यवहार और आयामी स्थिरता का एक उपयोगी संयोजन प्रदान करता है। कार्बन फाइबर जोड़ने से कठोरता और भार समर्थन की ओर संतुलन बदल जाता है। यह एक असर वाली आस्तीन, इन्सुलेशन या मार्गदर्शक घटक, संरचनात्मक मार्ग, रोलर या ट्रांसमिशन भाग, या अन्य अर्ध-तैयार प्रोफ़ाइल के रूप में उपयोग की जाने वाली ट्यूब में मायने रखता है जिसे तनाव के तहत अपना आकार बनाए रखना चाहिए।

कार्बन फाइबर आमतौर पर तब विचार करने योग्य होता है जब एक शुद्ध PEEK ट्यूब बहुत अधिक विक्षेपित हो जाती है, फिट विंडो से परे फैल जाती है, या एप्लिकेशन की अनुमति से अधिक तेजी से खराब हो जाती है। यह स्थैतिक-संवेदनशील प्रणालियों में भी मदद कर सकता है। आदर्श प्लास्टिक में आयतन प्रतिरोधकता जितनी कम होती है1 × 10³ Ω·सेमीइसकी कार्बन-फाइबर से भरी PEEK सामग्री रेंज के लिए, लेकिन सटीक ग्रेड, फाइबर सामग्री, ज्यामिति और परीक्षण विधि के लिए आवश्यक विद्युत प्रदर्शन की पुष्टि की जानी चाहिए।

प्रत्येक PEEK भाग के लिए कार्बन से भरी ट्यूब को स्वचालित प्रतिस्थापन के रूप में न मानें। कार्बन फाइबर मशीनेबिलिटी, सतह की उपस्थिति, अनिसोट्रॉपी और विद्युत व्यवहार को प्रभावित कर सकता है। यदि ट्यूब को अत्यधिक इन्सुलेटिंग रहना चाहिए, यदि बहुत चिकनी संपर्क सतह महत्वपूर्ण है, या यदि भाग मौजूदा डेटा द्वारा कवर नहीं किए गए रासायनिक मिश्रण के संपर्क में है, तो ऑर्डर करने से पहले ग्रेड-विशिष्ट समीक्षा के लिए पूछें।

लोड केस के लिए कार्बन-फाइबर सामग्री और फाइबर ग्रेड का चयन करें

PEEK में 10% से 40% कार्बन फाइबर में क्या परिवर्तन होता है

आइडियल प्लास्टिक 10% से 40% तक समायोज्य कार्बन-फाइबर सामग्री प्रदान करता है। सामान्य तौर पर, भराव स्तर बढ़ने से समग्र अधिक कठोरता और भार समर्थन की ओर स्थानांतरित हो जाता है, साथ ही सामग्री की पसंद प्रसंस्करण दिशा और आसपास के डिजाइन के प्रति अधिक संवेदनशील हो जाती है। उच्चतम प्रतिशत स्वचालित रूप से सर्वोत्तम मूल्य नहीं है: यह हल्के से भरी हुई ट्यूब के लिए अनावश्यक हो सकता है और मशीनिंग या सतह की आवश्यकताओं को जटिल बना सकता है।

केवल "कार्बन-भरे PEEK" के लिए पूछने के बजाय आपको आवश्यक परिणाम निर्दिष्ट करें। उपयोगी इनपुट में रेडियल लोड, अक्षीय लोड, असमर्थित स्पैन, तापमान रेंज, स्लाइडिंग गति, संभोग सामग्री, कर्तव्य चक्र, रासायनिक मीडिया और क्या ट्यूब को स्थैतिक चार्ज को नष्ट करना चाहिए शामिल हैं। आइडियल प्लास्टिक अपनी कार्बन-फाइबर-प्रबलित PEEK पेशकश के लिए कठोरता मान 8 से 12 GPa की सीमा में बताता है। उस श्रेणी को उत्पाद-स्तरीय मार्गदर्शन के रूप में मानें, न कि ग्रेड-विशिष्ट डेटाशीट या डिज़ाइन सत्यापन के विकल्प के रूप में।

एलसीएफ, एससीएफ, और सीएफ30 पीक ट्यूब विकल्प

फाइबर ग्रेड लेबल से अधिक प्रभावित करता है। एलसीएफ का अर्थ है लंबा कार्बन फाइबर; एससीएफ का मतलब लघु कार्बन फाइबर है। लंबे फाइबर उपयोगी हो सकते हैं जहां सुदृढीकरण दक्षता और कठोरता प्राथमिकताएं हैं, जबकि छोटे फाइबर यौगिक पारंपरिक प्रसंस्करण और विस्तृत मशीनी प्रोफाइल के लिए अधिक उपयुक्त हो सकते हैं। वास्तविक परिणाम फाइबर अभिविन्यास, मोल्डिंग या एक्सट्रूज़न की स्थिति, दीवार की मोटाई और मशीनिंग पर निर्भर करता है।

"CF30" आमतौर पर लगभग 30% कार्बन फाइबर वाले PEEK यौगिक की पहचान करता है, लेकिन आपूर्तिकर्ता के साथ पदनाम की पुष्टि की जानी चाहिए। पूछें कि क्या उद्धृत CF30 PEEK ट्यूब LCF या SCF है, मशीनिंग के बाद कौन सी सहनशीलता लागू होती है, और कौन सा गुण डेटा उस सटीक यौगिक से संबंधित है। यह एक सामान्य खरीदारी गलती को रोकता है: विभिन्न फाइबर रूपों और विनिर्माण मार्गों की अनदेखी करते हुए कार्बन प्रतिशत द्वारा दो सामग्रियों की तुलना करना।

ऑर्डर देने से पहले पाइप, ट्यूब, प्रोफाइल और मशीनीकृत आयामों की पुष्टि करें

ओडी, आईडी, दीवार की मोटाई, लंबाई, सहनशीलता और सतह की फिनिश निर्दिष्ट करें

"PEEK पाइप" और "PEEK ट्यूब" का उपयोग अक्सर आपूर्तिकर्ता खोजों में एक दूसरे के स्थान पर किया जाता है, लेकिन उद्धरण को अभी भी एक सटीक आयामी परिभाषा की आवश्यकता होती है। बाहरी व्यास (ओडी), अंदर का व्यास (आईडी), दीवार की मोटाई या उसकी गणना, कट की लंबाई, मात्रा, सहनशीलता, अंतिम स्थिति और सतह-परिष्करण आवश्यकता प्रदान करें। बताएं कि क्या आयामों की आपूर्ति बाहर निकाले गए, कटे हुए या मशीनीकृत रूप में की गई है।

आइडियल प्लास्टिक में 1,000 मिमी और 3,000 मिमी मानक लंबाई और इसके कार्बन-फाइबर-प्रबलित PEEK पाइपों के लिए ±0.02 मिमी की निर्दिष्ट सहनशीलता सूचीबद्ध है। पुष्टि करें कि सहिष्णुता किन आयामों को कवर करती है। सख्त ओडी सहनशीलता का स्वचालित रूप से मतलब यह नहीं है कि आईडी, संकेंद्रितता, सीधापन, या अंत वर्गाकारता समान सहनशीलता रखती है।

फ़िट त्रुटियों को रोकने के लिए ड्राइंग-आधारित आयाम समीक्षा का उपयोग करें

जब ट्यूब शाफ्ट के ऊपर, हाउसिंग में, या सीलिंग या बियरिंग असेंबली में फिट हो जाए तो एक ड्राइंग भेजें। कैटलॉग विवरण पर निर्भर रहने के बजाय महत्वपूर्ण विशेषताओं को चिह्नित करें। समीक्षा में शामिल होना चाहिए:

• आवश्यक दीवार मोटाई सहित ओडी और आईडी सीमाएँ;
• संकेंद्रितता, सीधापन, और स्वीकार्य अंडाकारता जहां संयोजन उन पर निर्भर करता है;
• कट की लंबाई, सिरे का चौकोरपन, चैंफ़र, खांचे, छेद, या अन्य मशीनीकृत विवरण;
• सामग्री ग्रेड, एलसीएफ या एससीएफ निर्माण, और कार्बन-फाइबर प्रतिशत;
• निरीक्षण विधि, नमूना योजना, पैकेजिंग, और दस्तावेज़ीकरण।

कस्टम कार्बन फाइबर PEEK ट्यूब आयामों के लिए, ड्राइंग समीक्षा आमतौर पर केवल निकटतम नाममात्र आकार के लिए पूछने से अधिक उपयोगी होती है। यह उत्पादन से पहले फिट जोखिमों को उजागर करता है और आपूर्तिकर्ता को टूलींग, मशीनिंग और निरीक्षण के लिए एक स्पष्ट आधार देता है।

प्रकाशित प्रदर्शन डेटा और तुलना की सीमाएँ

आदर्श प्लास्टिक अपने कार्बन-फाइबर-प्रबलित PEEK उत्पाद जानकारी के लिए 315°C से ऊपर ताप विक्षेपण तापमान और 260°C तक निरंतर उपयोग तापमान बताता है। वे आंकड़े उच्च तापमान क्षमता को दर्शाते हैं, लेकिन उनका मतलब यह नहीं है कि एक ट्यूब 260°C पर अपना अधिकतम यांत्रिक भार लगातार ले जा सकती है। लोड, दीवार की मोटाई, एक्सपोज़र का समय, तनाव की सघनता और माउंटिंग सभी प्रयोग करने योग्य डिज़ाइन तापमान को प्रभावित करते हैं।

यही सावधानी घिसाव और रासायनिक प्रतिरोध पर भी लागू होती है। कार्बन से भरे PEEK का उद्देश्य घर्षण, घिसाव, भार और रासायनिक-जोखिम की स्थिति की मांग करना है, फिर भी प्रदर्शन संभोग सतह, दबाव, वेग, स्नेहन, तापमान और वास्तविक रासायनिक एकाग्रता पर निर्भर करता है। PEEK के लिए एक रासायनिक अनुकूलता विवरण को प्रत्येक विलायक मिश्रण, प्रक्रिया द्रव, या तापमान चक्र के लिए अनुमोदन के रूप में नहीं माना जाना चाहिए।

सामग्री चयन को सीमित करने के लिए प्रकाशित मूल्यों का उपयोग करें, फिर सटीक ग्रेड सत्यापित करें। विफलता का परिणाम अधिक होने पर डेटाशीट, नमूना या एप्लिकेशन समीक्षा का अनुरोध करें। आइडियल प्लास्टिक का कहना है कि नि:शुल्क नमूने उपलब्ध हैं, जो बड़े ऑर्डर से पहले फिट जांच या नियंत्रित प्रोटोटाइप परीक्षण का समर्थन कर सकते हैं।

उच्च तापमान, घिसाव, रसायन और स्थैतिक-नियंत्रण प्रणालियों के लिए अनुप्रयोग

कार्बन फाइबर PEEK टयूबिंग औद्योगिक प्रणालियों के लिए एक मजबूत उम्मीदवार है जो गर्मी को यांत्रिक मांग के साथ जोड़ती है। विशिष्ट मूल्यांकन क्षेत्रों में शामिल हैं:

• भार वहन करने वाले या पारेषण भाग:सामान्य शुद्ध PEEK की तुलना में कार्बन फाइबर कठोरता बढ़ा सकता है और विक्षेपण को कम कर सकता है।
• पहनने पर केंद्रित असेंबलियाँ:कंपोजिट घर्षण और घिसाव से जुड़े अनुप्रयोगों के लिए उपयुक्त है, लेकिन संभोग सामग्री और दबाव-वेग शुल्क की अभी भी समीक्षा की आवश्यकता है।
• उच्च तापमान ट्यूबिंग:बताया गया 260°C निरंतर उपयोग का आंकड़ा और 315°C से ऊपर HDT थर्मल स्क्रीनिंग के लिए एक प्रारंभिक बिंदु प्रदान करता है, पूर्ण डिज़ाइन सीमा नहीं।
• रासायनिक-प्रक्रिया घटक:"रासायनिक-प्रतिरोधी" शब्द पर भरोसा करने के बजाय विशिष्ट माध्यम, एकाग्रता, तापमान और एक्सपोज़र अवधि का आकलन करें।
• स्थैतिक-संवेदनशील उपकरण:बताई गई कम मात्रा प्रतिरोधकता प्रासंगिक हो सकती है जहां चार्ज अपव्यय मायने रखता है; तैयार भाग के लिए ग्राउंडिंग और विद्युत परीक्षण आवश्यकताओं की पुष्टि करें।

कार्बन फाइबर की तुलना अक्सर ग्लास फाइबर से भी की जाती है। बेहतर विकल्प लक्ष्य गुणों पर निर्भर करता है: कार्बन से भरे PEEK को आम तौर पर तब चुना जाता है जब कठोरता, वजन, पहनने का व्यवहार, या विद्युत अपव्यय अधिक महत्वपूर्ण होता है, जबकि अंतिम निर्णय के लिए केवल भराव नामों के बजाय तुलनीय ग्रेड डेटा की आवश्यकता होती है।

आइडियल प्लास्टिक से सत्यापित कार्बन फाइबर PEEK ट्यूब कोटेशन का अनुरोध करें

अपने लिए आइडियल प्लास्टिक की ड्राइंग या स्पष्ट विवरण भेजेंकार्बन फाइबर प्रबलित PEEK पाइप. अनुप्रयोग तापमान, भार, घर्षण या घिसाव की स्थिति, रासायनिक मीडिया, स्थैतिक-नियंत्रण आवश्यकता, OD, ID, लंबाई, सहनशीलता, मात्रा और वितरण लक्ष्य शामिल करें।

कार्बन-फाइबर प्रतिशत, एलसीएफ या एससीएफ निर्माण, लागू आयामी सहनशीलता, निरीक्षण दस्तावेज, नमूना उपलब्धता, और क्या भाग को ट्यूब के रूप में आपूर्ति की जाती है या मशीनिंग द्वारा तैयार की जाती है, की पहचान करने के लिए कोटेशन से पूछें। आइडियल प्लास्टिक अंतरराष्ट्रीय ग्राहकों के लिए मानक या कस्टम लीड समय के साथ, ट्यूब और कस्टम घटकों सहित, गुआंगज़ौ, चीन से अर्ध-तैयार और मशीनीकृत PEEK प्रोफाइल की आपूर्ति करता है।

पहली समीक्षा के लिए, इसका उपयोग करेंकस्टम कार्बन फाइबर PEEK ट्यूब उद्धरण पृष्ठऔर ड्राइंग संलग्न करें. एक सत्यापित ग्रेड और आयाम समीक्षा आमतौर पर नाममात्र सीएफ 30 ट्यूब चुनने और उत्पादन के बाद फिट को सही करने से अधिक समय बचाएगी।
