कोटेशन का अनुरोध करने से पहले, तय करें कि आप वास्तव में क्या खरीद रहे हैं: ट्यूबलर स्टॉक जिसे एक घटक में मशीनीकृत किया जाएगा, या तरल पदार्थ ले जाने के लिए दबाव-रेटेड पाइप। फिर ओडी, आईडी, लंबाई, तैयार भाग का लिफाफा, सेवा शर्तें, मात्रा, निरीक्षण आवश्यकताएं और दस्तावेज़ीकरण निर्दिष्ट करें। यह अंतर सबसे महंगी आरएफक्यू त्रुटि को रोकता है - एक अर्ध-तैयार इंजीनियरिंग-प्लास्टिक प्रोफ़ाइल का इलाज करना जैसे कि यह एक प्रमाणित पाइपिंग-सिस्टम घटक था।
पहले यह तय करें कि एप्लिकेशन को अर्ध-तैयार ट्यूबलर स्टॉक या दबाव-रेटेड प्रक्रिया पाइप की आवश्यकता है या नहीं

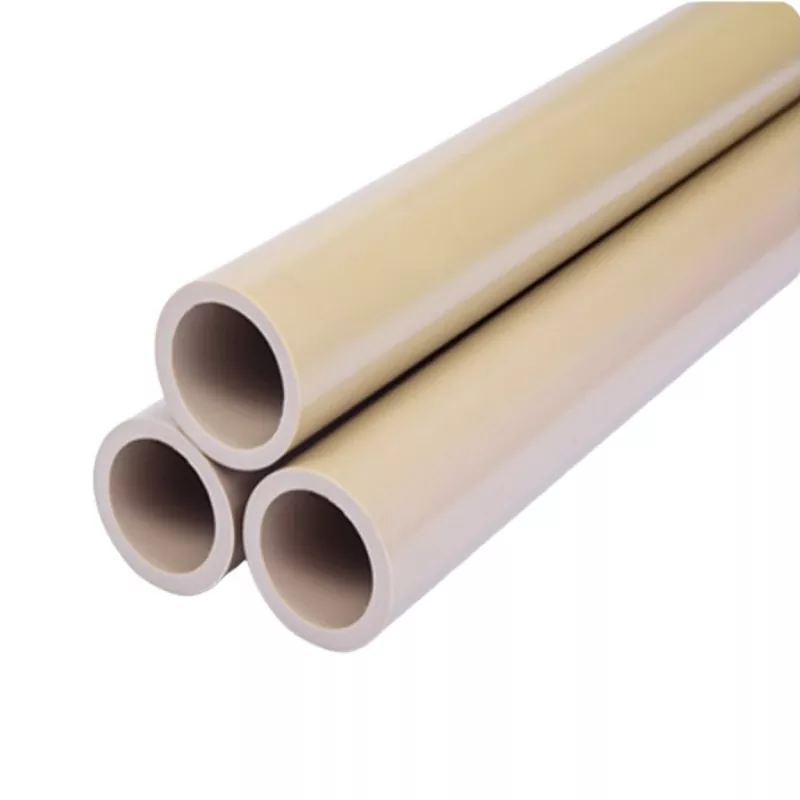

अधिकांशGF30 पाइपों को देखेंअर्ध-तैयार प्रोफाइल के रूप में बेची जाने वाली मोटी दीवार वाली ट्यूब होती हैं जिनका उपयोग झाड़ियों, आस्तीन, इंसुलेटिंग बॉडी, पहनने वाले घटकों और संरचनात्मक भागों को मशीन करने के लिए किया जाता है। शब्द "पाइप" ज्यामिति का वर्णन करता है; यह स्वचालित रूप से दबाव रेटिंग स्थापित नहीं करता है।
यदि उत्पाद में दबावयुक्त गैस या तरल होगा, तो आपकी पूछताछ के लिए आयामों से अधिक की आवश्यकता है। मध्यम, परिचालन और परेशान तापमान, सामान्य दबाव, दबाव चक्र, संयुक्त डिजाइन, आवश्यक डिजाइन कोड और स्वीकृति परीक्षण बताएं। पूछें कि क्या आपूर्तिकर्ता सटीक ग्रेड, आकार और तापमान के लिए दबाव-रेटिंग डेटा प्रदान कर सकता है। उस सबूत के बिना, सामग्री के साथ वैसा ही व्यवहार करेंPEEK GF30 ट्यूबलर स्टॉक, अनुमोदित प्रक्रिया पाइपिंग के रूप में नहीं। यह विशेष रूप से रासायनिक सेवा में मायने रखता है, जहां पारगम्यता, तनाव, तापमान और कनेक्शन डिज़ाइन विफलता को नियंत्रित कर सकते हैं, भले ही बहुलक स्वयं तरल पदार्थ का प्रतिरोध करता हो।
ड्राइंग को एक स्पष्ट ओडी, आईडी, दीवार, लंबाई और तैयार भाग वाले लिफाफे में अनुवाद करें
मार्क-अप स्क्रीनशॉट के बजाय नियंत्रित ड्राइंग भेजें। इसे इकाइयों, ड्राइंग संख्या, पुनरीक्षण, प्रक्षेपण विधि और प्रत्येक महत्वपूर्ण सतह की पहचान करनी चाहिए। बाहरी व्यास और भीतरी व्यास सीधे बताएं; आपूर्तिकर्ता से यह अपेक्षा न करें कि वह नाममात्र की दीवार से एक प्राप्त करेगा। जहां कार्यात्मक हो वहां कट की लंबाई, सीधापन या संकेंद्रण आवश्यकताओं को शामिल करें, और पहचानें कि कौन सी सतहें आपूर्ति के अनुसार रहेंगी।
तैयार भाग वाला लिफाफा उतना ही महत्वपूर्ण है। सबसे बड़ा तैयार ओडी, सबसे छोटी तैयार आईडी, कंधे, खांचे, धागे और डेटाम सतह दिखाएं जो ऑर्डर किए गए रिक्त स्थान के अंदर फिट होने चाहिए। एक ट्यूब नाममात्र आयामों से मेल खा सकती है, फिर भी रनआउट, सतह की अनियमितता या आरी-काटे गए सिरों को साफ करने के लिए बहुत कम सामग्री छोड़ती है।
उपलब्ध आकारों को OD × ID के रूप में सामान्यीकृत करें, Φ20 × Φ15 से Φ458 × Φ404 तक, 1000 मिमी और 3000 मिमी स्टॉक लंबाई के साथ
आदर्श प्लास्टिक 1000 मिमी और 3000 मिमी लंबाई के साथ Φ20 × Φ15 से Φ458 × Φ404 तक फैले ओडी × आईडी संयोजनों को सूचीबद्ध करता है। आरएफक्यू में उसी परंपरा का उपयोग करें और इकाइयों को मिलीमीटर के रूप में लेबल करें। अंतिमबिंदु प्रकाशित सीमा का वर्णन करते हैं; उनका मतलब यह नहीं है कि हर संभव ओडी और आईडी पेयरिंग मानक स्टॉक है। के माध्यम से सटीक संयोजन की पुष्टि करेंप्रकाशित PEEK GF30 पाइप आकार सीमा.
| आरएफक्यू फ़ील्ड | क्या बताएं? |
|---|---|
| रिक्त आयाम | OD × ID × कट लंबाई, सभी इकाइयों के साथ |
| समाप्त लिफाफा | अधिकतम तैयार ओडी, न्यूनतम तैयार आईडी और महत्वपूर्ण विशेषताएं |
| स्टॉक की लंबाई | 1000 मिमी, 3000 मिमी या आपूर्तिकर्ता द्वारा काटे गए टुकड़े |
| मात्रा | पूर्ण लंबाई, रिक्त या तैयार भागों की संख्या |
| महत्वपूर्ण ज्यामिति | जहां आवश्यक हो वहां सांद्रणता, सीधापन, अंत वर्गाकारता और डेटाम योजना |
स्टॉक सहनशीलता को तैयार-भाग सहनशीलता से अलग करें और ऑर्डर देने से पहले मशीनिंग भत्ता की पुष्टि करें
उत्पाद पृष्ठ ±0.02 मिमी की सहनशीलता बताता है, लेकिन आरएफक्यू को इसके दायरे को परिभाषित किए बिना कभी भी उस आंकड़े को दोहराना नहीं चाहिए। पूछें कि यह किस आयाम को कवर करता है, क्या यह मानक स्टॉक या मशीनीकृत भागों पर लागू होता है, और किस माप की स्थिति के तहत। ओडी सहनशीलता, आईडी सहनशीलता, दीवार भिन्नता, अंडाकारता और सीधापन अलग-अलग नियंत्रण हैं।
मशीनीकृत घटक के लिए, तैयार सहनशीलता को अलग से निर्दिष्ट करें और आपूर्तिकर्ता को पर्याप्त मशीनिंग भत्ते की पुष्टि करने दें। केवल नाममात्र आयामों के आधार पर नियर-नेट ट्यूब का ऑर्डर न दें। ग्लास से भरा PEEK कठोर होता है, लेकिन मशीनिंग के दौरान उत्पन्न अवशिष्ट तनाव, उपकरण दबाव और गर्मी सामग्री हटा दिए जाने के बाद भी एक पतले खंड को हिला सकती है।
तापमान, लोड दिशा, रासायनिक जोखिम और विद्युत कर्तव्य के अनुसार 30% ग्लास से भरे PEEK का मिलान करें
PEEK GF30 PEEK 30% ग्लास फाइबर से मिश्रित है। सुदृढीकरण का चयन आम तौर पर संरचनात्मक कठोरता को बढ़ाने, रेंगने के नियंत्रण में सुधार करने और अनफिल्ड पीईईके की तुलना में आयामी आंदोलन को कम करने के लिए किया जाता है। वे फायदे एप्लिकेशन को परिभाषित करने की आवश्यकता को दूर नहीं करते हैं।
आपूर्तिकर्ता को निरंतर और छोटी अवधि के तापमान, लोड दिशा, लोड अवधि, साइकिलिंग, संभोग सामग्री और अपेक्षित टूट-फूट के बारे में बताएं। रासायनिक एक्सपोज़र के लिए, वास्तविक तरल पदार्थ, एकाग्रता, तापमान, एक्सपोज़र समय और क्या यांत्रिक तनाव मौजूद है, का नाम बताएं। डिज़ाइन अनुमोदन के लिए "रासायनिक प्रतिरोधी" बहुत व्यापक है। विद्युत भागों के लिए, आवश्यक ढांकता हुआ, इन्सुलेशन और ट्रैकिंग गुणों की पहचान करें, बजाय यह मानने के कि बेस पॉलिमर का व्यवहार भरे हुए परिसर में अपरिवर्तित रहता है।
जब कठोरता, थर्मल विस्तार और आयामी नियंत्रण निर्णय लेते हैं तो GF30 की तुलना बिना भरे हुए PEEK से करें
GF30 चुनें जब कठोरता, रेंगना प्रतिरोध और गर्मी के तहत आयामी नियंत्रण डिजाइन के केंद्र में हों। जब लचीलापन, शुद्धता, सतही फिनिश या कम अपघर्षक मशीनिंग व्यवहार अधिक मायने रखता है तो अनफिल्ड पीईईके पर विचार करें। ग्लास फ़ाइबर उपकरण घिसाव को बढ़ाता है और बिना भरी सामग्री की तुलना में एक अलग मशीनी सतह का उत्पादन कर सकता है। यह ट्यूबलर स्टॉक को कैसे संसाधित किया गया था इसके आधार पर दिशा-निर्भर गुण भी बना सकता है।
सामान्य PEEK प्रॉपर्टी शीट से उनके बीच चयन न करें। वास्तविक ग्रेड के लिए डेटा की तुलना करें और, तंग असेंबली के लिए, पूछें कि क्या थर्मल-विस्तार मूल्य पाइप और तैयार घटक से संबंधित दिशा में रिपोर्ट किया गया है।
ग्रेड-विशिष्ट डेटाशीट पर तन्यता ताकत, फ्लेक्सुरल मापांक, थर्मल विस्तार और रासायनिक प्रतिरोध को मान्य करें
एक उपयोगी उद्धरण सटीक यौगिक की पहचान करता है और उसकी डेटाशीट संलग्न करता है। तन्य शक्ति, लचीले मापांक, बढ़ाव, थर्मल व्यवहार, घनत्व और थर्मल विस्तार के गुणांक की समीक्षा करें, लेकिन परीक्षण विधि, नमूना अभिविन्यास और कंडीशनिंग की भी जांच करें। एकल शीर्षक मान एक ढले हुए नमूने से आ सकता है जो मशीनीकृत ट्यूब दीवार का प्रतिनिधित्व नहीं करता है।
रासायनिक अनुकूलता के लिए समान अनुशासन की आवश्यकता होती है। अपनी सेवा शर्तों के करीब के तापमान और एकाग्रता पर ग्रेड-विशिष्ट साक्ष्य मांगें। यदि विफलता सुरक्षा या शटडाउन जोखिम पैदा करेगी, तो उत्पादन-प्रतिनिधि सामग्री पर एप्लिकेशन परीक्षण की योजना बनाएं। प्रकाशित प्रतिरोध तालिकाएँ स्क्रीनिंग उपकरण हैं; वे तनाव, तरल पदार्थ, तापमान और एक्सपोज़र समय के हर संयोजन का हिसाब नहीं रखते हैं।
ग्रेड पहचान, परीक्षण विधियों, लॉट ट्रैसेबिलिटी, निरीक्षण रिकॉर्ड और लागू अनुपालन दस्तावेजों की आवश्यकता होती है
दस्तावेज़ीकरण पैकेज को आरएफक्यू में लिखें ताकि शिपमेंट से पहले इसकी कीमत तय की जा सके और तैयार किया जा सके। कम से कम, निर्माता और ग्रेड पदनाम, लॉट या बैच ट्रैसेबिलिटी, अनुरूपता का प्रमाण पत्र, लागू परीक्षण विधियों और सहमत आयामों के लिए एक निरीक्षण रिपोर्ट का अनुरोध करें।
यदि आपके प्रोजेक्ट को पर्यावरण, गुणवत्ता, एयरोस्पेस, ऑटोमोटिव या ग्राहक-विशिष्ट अनुपालन की आवश्यकता है, तो दस्तावेज़ या मानक और आवश्यक संशोधन का नाम बताएं। एक सामान्य कथन कि सामग्री अंतरराष्ट्रीय आवश्यकताओं का अनुपालन करती है, आपके प्राप्तकर्ता निरीक्षक को आवश्यक प्रमाणपत्र का विकल्प नहीं है। यह भी स्पष्ट करें कि क्या रिकॉर्ड में प्रत्येक कट ब्लैंक को मूल लंबाई के अनुसार ट्रेस किया जाना चाहिए और क्या पैकेजिंग लेबल पर लॉट नंबर, ड्राइंग संशोधन और खरीद-ऑर्डर लाइन होनी चाहिए।
आदर्श प्लास्टिक को ड्राइंग संशोधन, सेवा शर्तों, मात्रा, निरीक्षण स्तर, मशीनिंग दायरे, पैकेजिंग और वितरण गंतव्य के साथ एक उद्धरण-तैयार पैकेज भेजें
आपके पैकेज में एक मौजूदा ड्राइंग होनी चाहिए, न कि कई परस्पर विरोधी संस्करण। अनुरोधित ग्रेड, ओडी × आईडी × लंबाई, तैयार लिफाफा, मात्रा, सेवा वातावरण, महत्वपूर्ण सहनशीलता, निरीक्षण स्तर और आवश्यक रिकॉर्ड शामिल करें। परिभाषित करें कि क्या आइडियल प्लास्टिक फुल-लेंथ ट्यूब, कट ब्लैंक या तैयार मशीनी घटकों की आपूर्ति कर रहा है। पैकेजिंग निर्देशों में साफ लपेटन, अंतिम सुरक्षा, भाग पृथक्करण और जहां आवश्यक हो वहां लॉट पृथक्करण को संबोधित किया जाना चाहिए।
गंतव्य देश, डाक कोड, डिलीवरी शर्तें और अनुरोधित तिथि प्रदान करें। बड़े-व्यास या 3000 मिमी प्रोफ़ाइल माल ढुलाई और हैंडलिंग बाधाएं पैदा कर सकते हैं जो टुकड़े की कीमत में दिखाई नहीं देती हैं। उन विवरणों को के साथ भेज रहा हूँकस्टम PEEK GF30 पाइप पूछताछआपूर्तिकर्ता को समान आधार पर सामग्री, मशीनिंग, निरीक्षण और लॉजिस्टिक्स उद्धृत करने के लिए पर्याप्त जानकारी देता है।
क्रेता अक्सर पूछे जाने वाले प्रश्न: मानक-स्टॉक उपलब्धता, निर्दिष्ट लीड समय, नमूने, मशीनिंग और धूल नियंत्रण, पैकेजिंग, और अंतर्राष्ट्रीय वितरण जोखिम
- क्या सभी सूचीबद्ध आकार तत्काल शिपमेंट के लिए उपलब्ध हैं?
- आदर्श प्लास्टिक मानक आकारों के लिए उसी दिन शिपमेंट बताता है, लेकिन ऑर्डर के समय सटीक ओडी × आईडी, लंबाई, मात्रा और ग्रेड के लिए उपलब्धता की पुष्टि की जानी चाहिए।
- कस्टम सामग्री के लिए बताया गया लीड समय क्या है?
- बताया गया कस्टम लीड समय 7 से 10 दिन है। पुष्टि करें कि क्या इसमें केवल उत्पादन शामिल है या मशीनिंग, निरीक्षण, दस्तावेज़ीकरण और पारगमन भी शामिल है।
- क्या आपको एक नमूने का अनुरोध करना चाहिए?
- हां, यदि सतह की फिनिश, रंग, मशीनिंग प्रतिक्रिया या फिट संवेदनशील है। सुनिश्चित करें कि नमूना एक ही ग्रेड का है और, जहां संभव हो, इच्छित उत्पादन मार्ग का प्रतिनिधि है।
- मशीनिंग और ग्लास-फाइबर धूल को किसे नियंत्रित करना चाहिए?
- लिखित रूप में मशीनिंग का दायरा निर्दिष्ट करें। मशीन की दुकान को उपयुक्त कार्बाइड या अन्य पहनने-प्रतिरोधी टूलींग का उपयोग करना चाहिए, गर्मी और गड़गड़ाहट को नियंत्रित करना चाहिए, और उचित निष्कर्षण और कार्यस्थल प्रक्रियाओं के साथ ग्लास से भरी पॉलिमर धूल को पकड़ना चाहिए। सटीक मशीनिंग पैरामीटर ज्यामिति, टूलींग, सेटअप और फिनिश आवश्यकताओं पर निर्भर करते हैं।
- भागों को कैसे पैक किया जाना चाहिए?
- आपकी प्राप्त प्रक्रिया के लिए आवश्यक साफ लपेटन, संरक्षित सिरे, तैयार सतहों को अलग करना, लॉट लेबल और नमी या संदूषण नियंत्रण निर्दिष्ट करें।
- अंतर्राष्ट्रीय डिलीवरी जोखिम क्या पैदा करता है?
- लंबी प्रोफ़ाइल, सीमा शुल्क दस्तावेज़, आयामी-वजन शुल्क और अस्पष्ट डिलीवरी शर्तें आम परेशानी वाले स्थान हैं। ड्राइंग के साथ गंतव्य और आवश्यक कागजी कार्रवाई भेजें, फिर आइडियल प्लास्टिक से उसके लिखित उद्धरण में उपलब्धता, दायरे और शिपमेंट शर्तों की पुष्टि करने के लिए कहें।
