प्रबलित पॉलीएथेरेथेरकेटोन (पीईईके) टयूबिंग को निर्दिष्ट करने वाले इंजीनियरों को तत्काल निर्णय का सामना करना पड़ता है: किस प्रकार का फाइबर सुदृढीकरण क्षेत्र में भाग को जीवित रखेगा। अनफिल्ड PEEK उच्च ताप और कठोर रसायनों को आसानी से संभाल लेता है। लेकिन उच्च निरंतर भार या अत्यधिक तापमान के तहत, कच्चा प्लास्टिक रेंगता है। आप उस आयामी बदलाव को रोकने के लिए फाइबर जोड़ते हैं। विकल्प लगभग हमेशा 30% कार्बन फाइबर (CF30) या 30% ग्लास फाइबर (GF30) तक सीमित हो जाता है। गलत चयन का अर्थ है संभोग भागों पर समय से पहले घिसाव, अप्रत्याशित विद्युत शॉर्ट्स, या भयावह थर्मल गिरावट।
आप निर्दिष्ट करेंकार्बन फाइबर प्रबलित PEEK पाइपजब अनुप्रयोग में चलती भागों, फिसलने वाले घर्षण, या स्थैतिक अपव्यय की सख्त आवश्यकता शामिल होती है। कार्बन फाइबर सूक्ष्म शुष्क स्नेहक के रूप में कार्य करते हैं। वे संपर्क सतह से गर्मी को भी दूर खींचते हैं, भारी भार के तहत स्थानीयकृत पिघलने या विरूपण को रोकते हैं।
जब आपको विशुद्ध रूप से स्थिर, संरचनात्मक अनुप्रयोग में अधिकतम विद्युत और थर्मल इन्सुलेशन की आवश्यकता हो तो PEEK GF30 निर्दिष्ट करें। कांच अत्यधिक अपघर्षक होता है। यदि आप स्टील शाफ्ट के खिलाफ बियरिंग या बुशिंग के रूप में GF30 ट्यूब का उपयोग करते हैं, तो ग्लास फाइबर संभोग धातु को तेजी से चबाएंगे। CF30 प्लास्टिक भाग की संरचनात्मक कठोरता को बनाए रखते हुए धातु शाफ्ट को बचाता है।
PEEK के इतनी अच्छी तरह से काम न करने का कारण इसकी विशिष्ट आणविक संरचना है। इसमें वैकल्पिक सुगंधित वलय और ईथर बंधन शामिल हैं। ईथर बंधन आणविक लचीलापन प्रदान करते हैं, जिससे प्लास्टिक को इसकी अंतर्निहित कठोरता और प्रभाव प्रतिरोध मिलता है। सुगंधित छल्ले अत्यधिक कठोरता और तापीय स्थिरता प्रदान करते हैं। यह सेटअप इसे बेहतरीन गर्मी प्रतिरोध देता है, साथ ही कठोरता और कठोरता का एक सटीक संतुलन भी देता है। गर्मी या दबाव में, PEEK आसानी से विकृत नहीं होता है, और यह बार-बार होने वाले तनाव के खिलाफ अच्छी तरह से टिक जाता है।
PEEK अत्यधिक अर्ध-क्रिस्टलीय संरचना पर भी निर्भर करता है। यह 25% से 35% के आसपास क्रिस्टलीयता स्तर बनाए रखता है, जो तापमान के पिघलने बिंदु की ओर बढ़ने पर भी इसके यांत्रिक गुणों को बरकरार रखने में मदद करता है। एक्सट्रूज़न के दौरान सटीक थर्मल प्रबंधन यह सुनिश्चित करता है कि पॉलिमर श्रृंखलाएं इन उच्च क्रम वाली क्रिस्टलीय संरचनाओं में बदल जाती हैं। यदि कोई निर्माता एक्सट्रूडेड ट्यूब को बहुत जल्दी ठंडा करता है, तो प्लास्टिक अनाकार रहता है, पारभासी हो जाता है और अपनी रासायनिक प्रतिरोध और उच्च तापमान शक्ति खो देता है।
जब आप इस मैट्रिक्स को कटे हुए कार्बन या ग्लास फाइबर के साथ जोड़ते हैं, तो आप पॉलिमर श्रृंखलाओं की साफ-सुथरी तह को बाधित करते हैं, लेकिन आपको एक कठोर आंतरिक मचान मिलता है। पॉलिमर मैट्रिक्स लागू तनाव को सीधे अधिक मजबूत, कठोर तंतुओं पर स्थानांतरित करता है। यह पॉलिमर श्रृंखलाओं की गति को प्रतिबंधित करता है, रेंगना रोकता है और नाटकीय रूप से तन्य शक्ति बढ़ाता है। यह लीनियर थर्मल एक्सपेंशन (सीएलटीई) के गुणांक को एल्यूमीनियम या स्टील से मेल खाने वाले स्तर तक गिरा देता है, जिससे इंजीनियरों को टाइट-टॉलरेंस मेटल-टू-प्लास्टिक प्रेस फिट डिजाइन करने की अनुमति मिलती है जो असेंबली के गर्म होने पर ढीले नहीं होंगे।
कार्बन फाइबर जोड़ना कोई रैखिक उन्नयन नहीं है। विनिर्माण क्षमता में भारी जुर्माना है। जैसे-जैसे फाइबर की मात्रा बढ़ती है, प्लास्टिक स्पाइक्स की चिपचिपाहट पिघलती है। एक निकाली गई ट्यूब में, ये फाइबर प्रवाह की दिशा में संरेखित होते हैं, जिसका अर्थ है कि ट्यूब अपनी लंबाई के साथ अविश्वसनीय तन्य शक्ति विकसित करती है, इसके घेरा अक्ष के साथ थोड़ी कम ताकत होती है।
10% कार्बन भराव कठोरता में मामूली उछाल प्रदान करता है जबकि पिघल प्रवाह सूचकांक को जटिल, पतली दीवार वाले एक्सट्रूज़न के लिए पर्याप्त ऊंचा रखता है। इसे मशीनीकृत करना अपेक्षाकृत आसान है और भंगुर फ्रैक्चरिंग का प्रतिरोध करता है।
30% कार्बन फाइबर तक बढ़ना उद्योग मानक का प्रतिनिधित्व करता है। यह स्वीकार्य मशीनेबिलिटी के साथ बड़े पैमाने पर तन्य शक्ति लाभ को संतुलित करता है। यह अनुपात प्लास्टिक की प्राकृतिक कठोरता से पूरी तरह समझौता किए बिना उच्च दबाव वाले अनुप्रयोगों के लिए आवश्यक संरचनात्मक अखंडता प्रदान करता है।
40% कार्बन भरण पर, आप अधिकतम कठोरता प्राप्त करते हैं। विनिर्माण के दौरान व्यापार-बंद अत्यधिक चिपचिपाहट है। 40% सीएफ ट्यूबों को बाहर निकालने या इंजेक्शन मोल्डिंग करने के लिए रिक्तियों को रोकने के लिए सटीक तापमान नियंत्रण की आवश्यकता होती है। परिणामी सामग्री अत्यधिक भंगुर होती है। 40% सीएफ पीईईके मशीनिंग के लिए पॉलीक्रिस्टलाइन डायमंड (पीसीडी) टूलींग की आवश्यकता होती है, क्योंकि मानक कार्बाइड एंड मिल्स अपघर्षक कार्बन की उस मात्रा को काटते समय मिनटों में अपनी कटिंग एज खो देंगे।
अनफ़िल्टर्ड PEEK का ताप विरूपण तापमान (HDT) लगभग 152°C है। 30% कार्बन या ग्लास फाइबर जोड़ें, और वह एचडीटी 315 डिग्री सेल्सियस तक पहुंच जाता है। दोनों भरी हुई सामग्रियां अत्यधिक परिवेशीय गर्मी को आसानी से संभाल लेती हैं।
विचलन विद्युत मार्गों में निहित है। PEEK स्वाभाविक रूप से एक अत्यधिक प्रभावी इन्सुलेटर है। ग्लास फ़ाइबर जोड़ने से यह उसी तरह बना रहता है, जिससे उच्च मात्रा प्रतिरोधकता बनी रहती है। कार्बन फाइबर जोड़ने से इसकी मात्रा प्रतिरोधकता काफी कम हो जाती है। CF30 स्वाभाविक रूप से विरोधी स्थैतिक है। कार्बन मैट्रिक्स को समायोजित करके, निर्माता एक एंटी-स्टैटिक PEEK सिलेंडर या पूरी तरह से प्रवाहकीय PEEK टयूबिंग का उत्पादन कर सकते हैं। यदि आपकी ईंधन लाइन या एयरोस्पेस घटक को स्थिर चार्ज को सुरक्षित रूप से ग्राउंड करने की आवश्यकता है, तो कार्बन फाइबर अनिवार्य है। ग्लास फ़ाइबर उस चार्ज को तब तक फंसाए रखेगा जब तक कि वह आर्क के लिए पर्याप्त वोल्टेज न बना ले, जिससे संभावित रूप से अस्थिर वातावरण में भयावह विफलता हो सकती है।
ट्राइबोलॉजी - घर्षण और टूट-फूट का अध्ययन है - जहां CF30 और GF30 संभोग सतहों के साथ उनकी शारीरिक बातचीत के आधार पर पूरी तरह से अलग हो जाते हैं।
| सामग्री प्रकार | गतिशील घर्षण गुणांक (बनाम स्टील) | मेटिंग सरफेस वियर प्रोफ़ाइल | ऊष्मीय चालकता |
|---|---|---|---|
| अधूरी झलक | 0.30 - 0.40 | निम्न (गैर-अपघर्षक) | निम्न (इन्सुलेटर) |
| तिरछी नज़र CF30 | 0.15 - 0.20 | बहुत कम (स्वयं चिकनाई) | उच्च (गर्मी नष्ट करता है) |
| GF30 पर नज़र डालें | 0.40 - 0.55 | उच्च (अत्यधिक अपघर्षक) | निम्न (इन्सुलेटर) |
गतिशील भार में, ऊष्मा संचय प्लास्टिक को नष्ट कर देता है। प्रत्येक पॉलिमर की एक दबाव-वेग (पीवी) सीमा होती है। यदि इस सीमा से परे धकेल दिया जाता है, तो प्लास्टिक घर्षणात्मक गर्मी को तेजी से कम नहीं कर पाता है, जिससे तेजी से पिघलता है और घटक विफल हो जाता है। CF30 बीयरिंग, सील और वियर रिंग में उत्कृष्टता प्राप्त करता है क्योंकि कार्बन फाइबर थर्मल नाली के रूप में कार्य करते हैं, घर्षण इंटरफ़ेस से गर्मी खींचते हैं और इसे ट्यूब बॉडी के माध्यम से फैलाते हैं।
कार्बन फाइबर ठोस स्नेहक के रूप में भी कार्य करते हैं। जैसे ही PEEK सूक्ष्म रूप से घिसता है, यह संभोग सतह पर कार्बन की एक पतली ट्राइबोलॉजिकल फिल्म छोड़ देता है, जिससे समय के साथ घर्षण गुणांक और कम हो जाता है।
ग्लास फाइबर बिल्कुल विपरीत कार्य करते हैं। वे थर्मल इंसुलेटर हैं, जिसका अर्थ है कि घर्षण गर्मी संपर्क बिंदु पर फंसी रहती है, जिससे भाग की प्रभावी पीवी सीमा कम हो जाती है। इससे भी बदतर, खुले सूक्ष्म कांच के रेशे सैंडपेपर की तरह काम करते हैं। गतिशील भार के तहत, एक GF30 ट्यूब आक्रामक रूप से स्कोर करेगी और जिस धातु शाफ्ट पर यह चलती है उसे खराब कर देगी। स्थैतिक संरचनात्मक गतिरोध के लिए कांच का उपयोग करें। चलने वाली किसी भी चीज़ के लिए कार्बन का उपयोग करें।
इंजीनियर पर्यावरणीय चरम सीमाओं के आधार पर इन ट्यूबों को निर्दिष्ट करते हैं जो डेल्रिन या नायलॉन जैसे मानक इंजीनियरिंग प्लास्टिक को नष्ट कर देते हैं।
एयरोस्पेस अनुप्रयोगों में, वजन घटाने से सामग्री का चयन होता है। एक मशीनीकृत कार्बन फाइबर ट्यूब ईंधन प्रणालियों, ड्रोन एयरफ्रेम और संरचनात्मक गतिरोध में एल्यूमीनियम और टाइटेनियम की जगह लेती है। यह आक्रामक विमानन तरल पदार्थ, हाइड्रोलिक तेल और जेट ईंधन का प्रतिरोध करते हुए महत्वपूर्ण वजन कम करता है।
चिकित्सा क्षेत्र में, चिकित्सा उपकरणों के लिए एक PEEK ट्यूब को उच्च तापमान वाले भाप आटोक्लेव में बिना ख़राब हुए, विकृत या आयामी स्थिरता खोए बिना सैकड़ों चक्रों तक जीवित रहना चाहिए। कार्बन से भरे वेरिएंट सर्जिकल लक्ष्यीकरण गाइड, एंडोस्कोपिक हैंडल और बाहरी निर्धारण घटकों के लिए आवश्यक उच्च कठोरता प्रदान करते हैं।
ऊर्जा और अपतटीय ड्रिलिंग परिचालन पर निर्भर हैंनिकाली गई कार्बन से भरी तिरछी नज़रडाउनहोल वायरलाइन लॉगिंग टूल और सेंसर हाउसिंग के लिए। सामग्री खट्टी गैस (H2S), अत्यधिक हाइड्रोस्टेटिक दबाव और 200°C से अधिक गहरे भूमिगत परिवेश के तापमान के निरंतर संपर्क में बनी रहती है।
भरे हुए PEEK को बाहर निकालना बेहद कठिन है। पिघलने के चरण के दौरान रेशे आपस में चिपक सकते हैं, जिससे सूखे धब्बे, राल-समृद्ध क्षेत्र या ट्यूब की दीवार के अंदर छिपे रिक्त स्थान बन सकते हैं। PEEK ट्यूब की दीवार में 1 मिमी का शून्य एक गंभीर तनाव सांद्रक के रूप में कार्य करता है। चक्रीय लोडिंग या उच्च हाइड्रोस्टैटिक दबाव के तहत, सूक्ष्म दरारें इस शून्य से तब तक फैलती हैं जब तक कि भाग पूरी तरह से कतर न जाए। चूँकि कार्बन से भरा PEEK गहरा काला और पूरी तरह से अपारदर्शी है, इसलिए आप इन खामियों के लिए आंतरिक रूप से निरीक्षण नहीं कर सकते।
संरचनात्मक अखंडता की गारंटी के लिए, शीर्ष स्तरीय उत्पादन पर भरोसा किया जाता हैएआई-संचालित दोष का पता लगाना. यह प्रक्रिया मशीन लर्निंग एल्गोरिदम के साथ अल्ट्रासोनिक ध्वनिक स्कैनिंग या उन्नत एक्स-रे इमेजिंग को जोड़ती है। यह वास्तविक समय में सूक्ष्म रिक्तियों, फाइबर समूहन और सांद्रता भिन्नताओं की पहचान करता है क्योंकि ट्यूब एक्सट्रूज़न डाई को छोड़ देती है। सिस्टम ध्वनिक प्रतिबिंबों को भौतिक दोष आकारों में तुरंत मैप करता है, टयूबिंग के समझौता किए गए खंडों को शिप किए जाने से पहले अस्वीकार कर देता है। इन आंतरिक दोषों को पकड़ने से यह गारंटी मिलती है कि अंतिम मशीनी ट्यूब दीवार क्षेत्र में दबाव में विफल नहीं होगी।
यदि अंतिम ज्यामिति के लिए बहुत अधिक पोस्ट-प्रोसेसिंग की आवश्यकता होती है, तो सही पॉलिमर मिश्रण निर्दिष्ट करना बेकार है। PEEK एक महँगा कच्चा माल है। एक ठोस रॉड ख़रीदना और उसका 80% हिस्सा मशीनिंग करके चिप्स बनाना आपके प्रोजेक्ट बजट को नष्ट कर देता है और सीएनसी मशीन का मूल्यवान समय बर्बाद करता है। निकट-नेट-आकार की ट्यूबों की सोर्सिंग से उत्पादन लागत और सामग्री अपशिष्ट में भारी कटौती होती है।

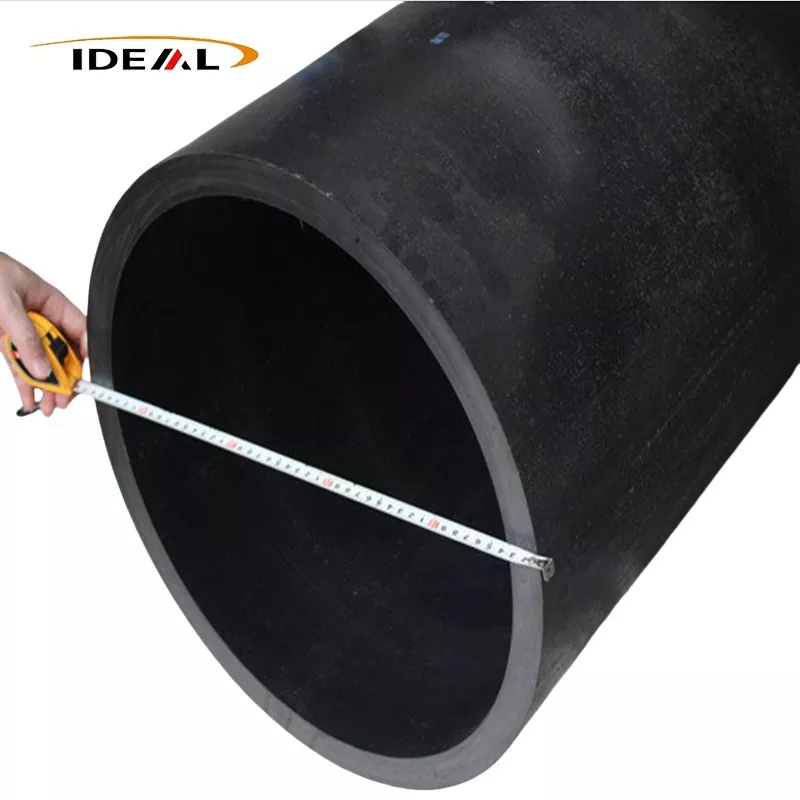

एक समर्पित कारखाने के रूप में, गुआंगज़ौ आइडियल प्लास्टिक विशेष रूप से उच्च तापमान इंजीनियरिंग प्लास्टिक के लिए विशेष एक्सट्रूज़न, इंजेक्शन मोल्डिंग और सीएनसी मशीनिंग लाइनें संचालित करता है। वे उत्पादन करते हैंकार्बन फाइबर से भरी PEEK ट्यूबकार्बन भरण दर 10% से 40% तक होती है। यह सुविधा बड़े पैमाने पर प्रोफाइल तैयार करती है, आंतरिक और बाहरी व्यास विनिर्देशों में 15 मिमी से लेकर 458 मिमी तक के कस्टम आयामों को संभालती है।
सभी सामग्रियां REACH और RoHS प्रमाणपत्रों के साथ-साथ ISO9001 गुणवत्ता प्रबंधन द्वारा समर्थित हैं। यह वैश्विक एयरोस्पेस, चिकित्सा और सटीक विनिर्माण आपूर्ति श्रृंखलाओं के लिए पूर्ण अनुपालन सुनिश्चित करता है। सही कार्बन भरण दर को निकट-नेट-आकार के एक्सट्रूज़न से मिलान करके, आपको सटीक यांत्रिक गुण मिलते हैं जिनके लिए आपने डिज़ाइन किया है, जो एक ज्यामिति में वितरित होते हैं जो आपके मशीनिंग ओवरहेड को कम करता है।
