स्टैंडर्ड अनफिल्ड पॉलीएथेरेथेरकीटोन (PEEK) लगभग किसी भी अन्य इंजीनियरिंग प्लास्टिक की तुलना में अत्यधिक गर्मी से बेहतर तरीके से बचता है। जैसे ही आप यांत्रिक भार डालते हैं तो यह बदल जाता है। 150 डिग्री सेल्सियस से ऊपर के निरंतर तापमान पर, निरंतर भौतिक दबाव के अधीन एक अधूरा PEEK घटक रेंगना, मुड़ना शुरू कर देगा और अंततः अपनी आयामी सहनशीलता खो देगा। आप पॉलिमर के संरचनात्मक मैट्रिक्स को बदलकर इसे ठीक करें।

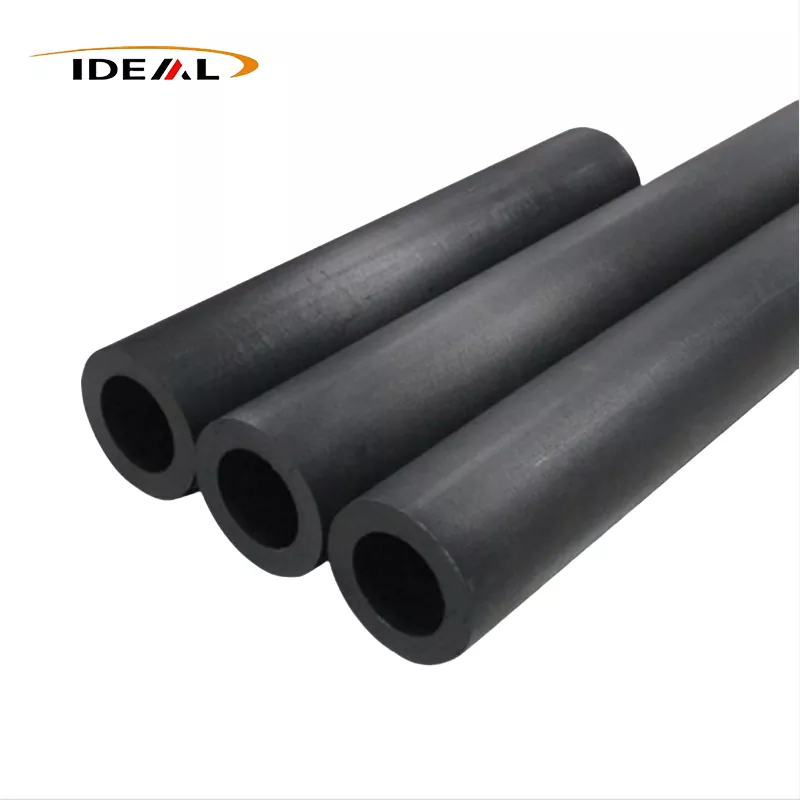

बेस रेजिन को 30% लघु कार्बन फाइबर के साथ मिश्रित करने से, सामग्री की भौतिक सीमाएँ नाटकीय रूप से बदल जाती हैं। आंतरिक कार्बन नेटवर्क एक कठोर कंकाल के रूप में कार्य करता है जो बहुलक श्रृंखला आंदोलन का प्रतिरोध करता है। यह ऊष्मा विरूपण तापमान (HDT) को 315°C से आगे बढ़ा देता है। यह लोचदार मापांक को कई गुना बढ़ा देता है, थर्मल विस्तार के गुणांक को काफी कम कर देता है, और एक घिसाव वाली सतह बनाता है जो परिमाण के क्रम के अनुसार मानक PEEK से अधिक समय तक चलती है। यदि आपके अनुप्रयोग में उच्च घर्षण, यांत्रिक तनाव और आक्रामक गर्मी शामिल है,कार्बन फाइबर प्रबलित PEEK ट्यूबसंरचनात्मक स्थिरता प्रदान करें जिसमें शुद्ध पॉलिमर की कमी होती है।
उच्च तापमान वाले वातावरण में इंजीनियरिंग विफलताएं शायद ही कभी होती हैं क्योंकि कोई सामग्री अचानक पिघल जाती है। ऐसा इसलिए होता है क्योंकि कोई सामग्री धीरे-धीरे उपज देती है। थर्मल विरूपण एक क्रमिक, रेंगने वाली प्रक्रिया है जहां गर्मी और दबाव का संयोजन एक बहुलक को उसके इच्छित आकार से बाहर कर देता है। सटीक अनुप्रयोगों में, एक मिलीमीटर के केवल कुछ सौवें हिस्से का आयामी बदलाव कुल घटक विफलता से अप्रभेद्य है।
200°C पर उच्च गति पंप में संचालित होने वाले मानक PEEK स्लीव बेयरिंग पर विचार करें। परिवेश का तापमान PEEK के पिघलने बिंदु 343°C से काफी नीचे है, लेकिन स्थानीयकृत घर्षण ताप सतह के तापमान को अधिक बढ़ा देता है। जैसे ही सामग्री थोड़ी नरम हो जाती है, घूमने वाले शाफ्ट का यांत्रिक भार असर वाली दीवार को दबा देता है। भीतरी व्यास फैलता है। शाफ्ट कंपन करने लगता है। कंपन घर्षण को बढ़ाता है, जो अधिक गर्मी उत्पन्न करता है, विरूपण को तेज करता है जब तक कि सिस्टम पूरी तरह से जब्त नहीं हो जाता।
यह सटीक विफलता मोड भारी उद्योग में द्रव रूटिंग लाइनों, इंसुलेटिंग स्लीव्स और लोड-बेयरिंग सिलेंडरों को प्रभावित करता है। खरीदार अक्सर मूल कारण को समझने में गलती करते हैं, यह मानकर कि प्लास्टिक तापमान को संभाल नहीं सकता। वास्तविक समस्या उस विशिष्ट तापमान पर संपीड़न शक्ति की कमी है। जब आप उच्च-भार, उच्च-ताप वातावरण के लिए एक ट्यूब निर्दिष्ट करते हैं, तो किसी सामग्री के आधार पिघलने बिंदु पर भरोसा करना एक महंगी त्रुटि है। आपको लोड के तहत ताप विरूपण तापमान का मूल्यांकन करना चाहिए। गर्म होने पर बिना भरे प्लास्टिक आइसोट्रोपिक रूप से - सभी दिशाओं में समान रूप से फैलते हैं। ज्यामिति को अपनी जगह पर लॉक करने के लिए एक मजबूत एजेंट के बिना, गतिशील थर्मल वातावरण में कड़ी सहनशीलता बनाए रखना शारीरिक रूप से असंभव है।
PEEK मैट्रिक्स में 30% लघु कार्बन फाइबर जोड़ने से मौलिक रूप से परिवर्तन होता है कि सामग्री यांत्रिक ऊर्जा को कैसे अवशोषित और वितरित करती है। कार्बन फाइबर आसपास के पॉलिमर की तुलना में अधिक सख्त और मजबूत होते हैं। जब 30% कार्बन से भरे PEEK टयूबिंग पर लोड लगाया जाता है, तो तनाव अपेक्षाकृत नरम प्लास्टिक मैट्रिक्स से सीधे कठोर कार्बन फाइबर में स्थानांतरित हो जाता है।
यह तनाव स्थानांतरण ही सामग्री के बेहतर लोचदार मापांक और उच्च यांत्रिक शक्ति को संचालित करता है। फ़ाइबर भौतिक रूप से पॉलिमर श्रृंखलाओं को एक दूसरे से आगे खिसकने से रोकते हैं। क्योंकि गर्म होने पर कार्बन प्लास्टिक के समान दर से नहीं फैलता है, यह एक आंतरिक बाधा के रूप में कार्य करता है। रैखिक थर्मल विस्तार का गुणांक काफी कम हो जाता है, जिसका अर्थ है कि एक मशीनीकृत आस्तीन अपने आंतरिक और बाहरी व्यास को बनाए रखेगा, भले ही ऑपरेटिंग तापमान में बेतहाशा उतार-चढ़ाव हो।
कार्बन के जुड़ने से सामग्री के जनजातीय गुण भी बदल जाते हैं। CF PEEK बनाम मानक PEEK पहनने की दर की तुलना करते समय, प्रबलित संस्करण उच्च दबाव और वेग (PV) स्थितियों में असाधारण रूप से अच्छा प्रदर्शन करता है। सादे बियरिंग या बुशिंग अनुप्रयोग में, कार्बन फाइबर घिसाव इंटरफ़ेस पर बैठते हैं। वे घर्षण भार का खामियाजा भुगतते हैं, नरम बहुलक को टूटने या संभोग धातु की सतह पर चिपकने से रोकते हैं। यह उत्कृष्ट पहनने का प्रतिरोध इसे उच्च-घर्षण वाले चलने वाले हिस्सों के लिए डिफ़ॉल्ट विकल्प बनाता है।
हालाँकि, यह संरचनात्मक कठोरता विनिर्माण में आवश्यक व्यापार-बंद का परिचय देती है। CF30 PEEK मानक PEEK की तुलना में काफी कठिन और अधिक अपघर्षक है। इसे सटीक रूप से संसाधित करने के लिए विशेष टूलींग और कठोर सीएनसी मशीनिंग केंद्रों की आवश्यकता होती है। क्योंकि सामग्री सख्त है, यह अधिक भंगुर भी है; यह उच्च प्रभाव वाले शॉक लोड के साथ-साथ बिना भरे पॉलिमर को भी सहन नहीं करेगा। सटीक ज्यामिति प्राप्त करने के लिए विशेषज्ञ प्रबंधन की आवश्यकता होती है। गुआंगज़ौ आइडियल इन ट्यूबों को ±0.02 मिमी की विशिष्ट सहनशीलता के साथ बनाता है और 3 मिमी से 100 मिमी तक की दीवार की मोटाई प्रदान करता है, यह सुनिश्चित करता है कि मोटी दीवार वाले, उच्च संपीड़न शक्ति वाले PEEK सिलेंडर भी आंतरिक रिक्तियों या तनाव फ्रैक्चर के बिना सटीक इंजीनियरिंग विनिर्देशों को पूरा करते हैं।
इंजीनियर डिफ़ॉल्ट रूप से कार्बन-प्रबलित PEEK निर्दिष्ट नहीं करते हैं। सामग्री महंगी है और इसके लिए सटीक मशीनिंग की आवश्यकता होती है। इसे विशेष रूप से उन सामग्रियों को बदलने के लिए चुना जाता है जो विफल हो रही हैं, बहुत भारी हैं, या ऑपरेटिंग वातावरण के साथ विद्युत चुम्बकीय रूप से असंगत हैं। दो सबसे आम प्रतिस्थापन पथों में फ्लाइट हार्डवेयर में भारी धातुओं को बदलना और संवेदनशील इलेक्ट्रॉनिक्स विनिर्माण में इन्सुलेट प्लास्टिक को बदलना शामिल है।
किसी विमान या अंतरिक्ष यान पर प्रत्येक ग्राम द्रव्यमान पर ईंधन जुर्माना लगता है। एयरोस्पेस इंजीनियर संरचनात्मक अखंडता से समझौता किए बिना चेसिस से वजन खींचने के तरीकों की तलाश में दशकों बिताते हैं। ऐतिहासिक रूप से, संक्षारक विमानन तरल पदार्थ, उच्च कंपन और इंजन गर्मी के अधीन घटक टाइटेनियम या स्टेनलेस स्टील से बनाए गए थे। आज, एयरोस्पेस ग्रेड कार्बन फाइबर PEEK तेजी से ब्रैकेट, द्रव लाइनों और संरचनात्मक आस्तीन में धातु की जगह ले रहा है।
इस प्रतिस्थापन का गणित सीधा है। टाइटेनियम का विशिष्ट गुरुत्व लगभग 4.5 ग्राम/सेमी³ है। कार्बन-प्रबलित PEEK का विशिष्ट गुरुत्व लगभग 1.4 ग्राम/सेमी³ है। कार्बन-प्रबलित प्लास्टिक ट्यूब के लिए धातु ट्यूब की अदला-बदली करने से वजन में लगभग 70% की तत्काल कमी आती है। जबकि CF PEEK टाइटेनियम की पूर्ण तन्य शक्ति से मेल नहीं खा सकता है, यह अक्सर अनुप्रयोग के लिए विशिष्ट शक्ति आवश्यकताओं से अधिक होता है। यदि किसी घटक को ऑपरेटिंग तापमान पर जीवित रहने के लिए धातु में अत्यधिक इंजीनियर किया जाता है, तो उच्च-ताप पॉलिमर पर स्विच करने से अनावश्यक द्रव्यमान निकल जाता है।
वजन से परे, CF PEEK गैल्वेनिक जंग को पूरी तरह से समाप्त कर देता है। जब विभिन्न धातुएँ आर्द्र वातावरण में स्पर्श करती हैं, तो एक दूसरे को संक्षारित कर देती है। प्लास्टिक इस विद्युत परिपथ को तोड़ देता है। यह मशीनीकृत कार्बन फाइबर PEEK स्लीव्स को जटिल एयरोस्पेस असेंबलियों में आइसोलेशन स्टैंडऑफ़ और सुरक्षात्मक रूटिंग ट्यूब के रूप में अत्यधिक मूल्यवान बनाता है जहां कई धातु प्रकार परस्पर क्रिया करते हैं।
सेमीकंडक्टर उद्योग कण संदूषण और इलेक्ट्रोस्टैटिक डिस्चार्ज (ईएसडी) दोनों के लिए शून्य-सहिष्णुता नीतियों के तहत काम करता है। फैब के माध्यम से उच्च शुद्धता वाले रसायनों, विआयनीकृत पानी, या प्रक्रिया गैसों को ले जाने के लिए टयूबिंग की आवश्यकता होती है जो ख़राब नहीं होगी, आयनों का रिसाव नहीं करेगी, या स्थैतिक चार्ज का निर्माण नहीं करेगी। अनफिल्ड PEEK एक शानदार रासायनिक इन्सुलेटर है, लेकिन यह एक शक्तिशाली विद्युत इन्सुलेटर भी है। जैसे ही तरल पदार्थ एक खाली प्लास्टिक ट्यूब से होकर गुजरते हैं, वे ट्राइबोइलेक्ट्रिक चार्ज उत्पन्न करते हैं। ज़मीन तक जाने के रास्ते के बिना, वह स्थैतिक बिजली तब तक बनती रहती है जब तक वह झुक नहीं जाती, जिससे हजारों डॉलर मूल्य के माइक्रोचिप्स तुरंत नष्ट हो जाते हैं।
30% कार्बन फाइबर भराव इस समस्या का समाधान करता है। क्योंकि कार्बन विद्युत प्रवाहकीय है, पॉलिमर मैट्रिक्स में फाइबर का एक सतत नेटवर्क सामग्री की सतह प्रतिरोधकता को कम कर देता है। यह ट्यूब को एक इन्सुलेटर से स्थैतिक-विघटनकारी या प्रवाहकीय घटक में बदल देता है। का उपयोग करते हुएउच्च तापमान CF PEEK ट्यूबनिर्माताओं को अपने द्रव रूटिंग सिस्टम को सुरक्षित रूप से ग्राउंड करने की अनुमति देता है।
विश्वसनीय एंटीस्टैटिक PEEK टयूबिंग आपूर्तिकर्ताओं को खोजने के लिए उनके उत्पादन वातावरण को बारीकी से देखने की आवश्यकता होती है। एक्सट्रूज़न प्रक्रिया में राल या धूल में संदूषण अर्धचालक उपकरण में विफलता बिंदु ला सकता है। गुआंगज़ौ आइडियल विशेष रूप से सेमीकंडक्टर और चिकित्सा अनुप्रयोगों के लिए आवश्यक स्वच्छता मानकों को पूरा करने के लिए क्लास 100,000 धूल-मुक्त इंजेक्शन मोल्डिंग कार्यशाला संचालित करता है, यह सुनिश्चित करता है कि सेमीकंडक्टर के लिए प्रवाहकीय PEEK पाइप विदेशी कणों से मुक्त रहे।
कार्बन फाइबर प्रबलित PEEK खरीदना कमोडिटी पीवीसी खरीदने जैसा नहीं है। कच्चे माल की लागत सटीक विशिष्टताओं की मांग करती है, और कार्बन भराव की अपघर्षक प्रकृति का मतलब है कि हर मशीन की दुकान कड़ी सहनशीलता नहीं रख सकती है। यदि आप कस्टम एक्सट्रूडेड CF30 PEEK ट्यूब या मशीनीकृत सिलेंडरों की सोर्सिंग कर रहे हैं, तो महंगे री-रन को रोकने के लिए इस तकनीकी आधार रेखा के आधार पर अपने आपूर्तिकर्ता का मूल्यांकन करें।
आपके ऑपरेटिंग वातावरण की तापीय और यांत्रिक वास्तविकताओं को समझना ही सही पॉलिमर का निर्धारण करने का एकमात्र तरीका है। जब मानक प्लास्टिक लोड के तहत विकृत हो जाता है और धातुएं अस्वीकार्य वजन बढ़ाती हैं, तो कार्बन-प्रबलित मैट्रिक्स पर स्विच करना इंजीनियर समाधान है। अपने आवश्यक आयामों की समीक्षा करें औरअपने कस्टम कार्बन फाइबर प्रबलित PEEK ट्यूब ऑर्डर करेंअपने उच्च तापमान सहनशीलता को लॉक करने के लिए।
