आदर्श प्लास्टिक उच्च गुणवत्ता वाले PEEK वॉशर की आपूर्ति करता है। हमारा कारखाना सटीक सीएनसी मशीनिंग और सटीक इंजेक्शन मोल्डिंग के संयोजन के साथ एक दोहरी-प्रक्रिया दृष्टिकोण को नियोजित करता है, जो तनाव-राहत एनीलिंग और सटीक पीसने से पूरित होता है। हम अति-पतले (0.1 मिमी तक) घटकों, अनियमित गैर-मानक आकार और उच्च-सटीक कस्टम डिज़ाइन के उत्पादन का समर्थन करते हैं। तैयार उत्पादों में उच्च आयामी सटीकता, न्यूनतम विरूपण और आंतरिक तनाव से मुक्ति शामिल है; वे नायलॉन, पीओएम, या मानक प्लास्टिक से बने वॉशर से कहीं अधिक सेवा जीवन प्रदान करते हैं, जिससे वे कई अनुप्रयोगों में धातु वॉशर के लिए उपयुक्त प्रतिस्थापन बन जाते हैं।
वॉशर से झाँकेंआदर्श प्लास्टिक फैक्ट्रीपतले डिस्क के आकार के कोर घटक हैं जिनका व्यापक रूप से उच्च-स्तरीय परिशुद्धता उपकरणों में उपयोग किया जाता है। वे कई व्यावहारिक कार्य करते हैं: भार सहना, घर्षण में कमी, विद्युत इन्सुलेशन, कंपन बफरिंग, साथ ही रिसाव के खिलाफ सहायक सीलिंग। ये पतले हिस्से मशीनरी के भीतर महत्वपूर्ण कार्य करते हैं, जिसमें अक्षीय दबाव को सहन करना, फिसलने वाले घर्षण को कम करना, धातु के घटकों को विद्युत रूप से अलग करना, ढीलेपन को रोकना और असेंबली के दौरान आयामी त्रुटियों को दूर करना शामिल है।
जब बोल्ट कस दिए जाते हैं, तो ये वॉशर संपर्क सतहों पर समान रूप से संपीड़न बल फैलाते हैं। वे असेंबली अंतरालों को भी पूरा करते हैं, अक्षीय मंजूरी को समायोजित करते हैं, और कंपन और अचानक प्रभावों को अवशोषित करते हैं। इस तरह, निरंतर संचालन के दौरान उपकरण चुस्त और स्थिर रहता है।
कई यांत्रिक प्रणालियाँ अक्षीय घर्षण का सामना करने के लिए थ्रस्ट शिम के रूप में पॉलीएथेरेथेरकेटोन (PEEK) वॉशर का उपयोग करती हैं। सामग्री की अंतर्निहित स्व-चिकनाई विशेषता के लिए धन्यवाद, वे पहनने में काफी कटौती करते हैं और ट्रांसमिशन सिस्टम के लिए चलने वाले शोर को कम करते हुए युग्मित धातु शाफ्ट सतहों की रक्षा करते हैं। अत्यधिक गर्मी प्रतिरोध और मजबूत रेंगने-रोधी क्षमता के साथ, वे उच्च तापमान के तहत लंबे समय तक संचालन के बाद भी लगातार निकासी बनाए रखते हैं।
PEEK एक उच्च इन्सुलेशन पॉलिमर सामग्री है। दो धातु घटकों के बीच रखा गया, यह रिसाव, एड़ी धाराओं और स्थैतिक स्थानांतरण से बचते हुए, विद्युत संचालन को प्रभावी ढंग से रोकता है। अनफिल्ड प्योर PEEK गैर-चुंबकीय है, इसलिए यह सेंसर, ऑप्टिकल निरीक्षण उपकरण और सटीक उपकरणों के साथ कभी हस्तक्षेप नहीं करेगा, और विद्युत चुम्बकीय गड़बड़ी के कारण होने वाली त्रुटियों को दूर करता है।
सामग्री एसिड, क्षार, हाइड्रोलिक तेल, कार्बनिक सॉल्वैंट्स और उच्च तापमान वाली भाप के खिलाफ अच्छी तरह से टिकती है। मेटल वॉशर के विपरीत, इसमें कभी जंग नहीं लगेगी। यह बमुश्किल कोई गैस छोड़ता है और न्यूनतम सूक्ष्म कणों को बहाता है, आंतरिक कक्षों या वर्कपीस को दूषित किए बिना सेमीकंडक्टर वैक्यूम उपकरणों और चिकित्सा मशीनरी के लिए सख्त सफाई आवश्यकताओं को पूरा करता है।

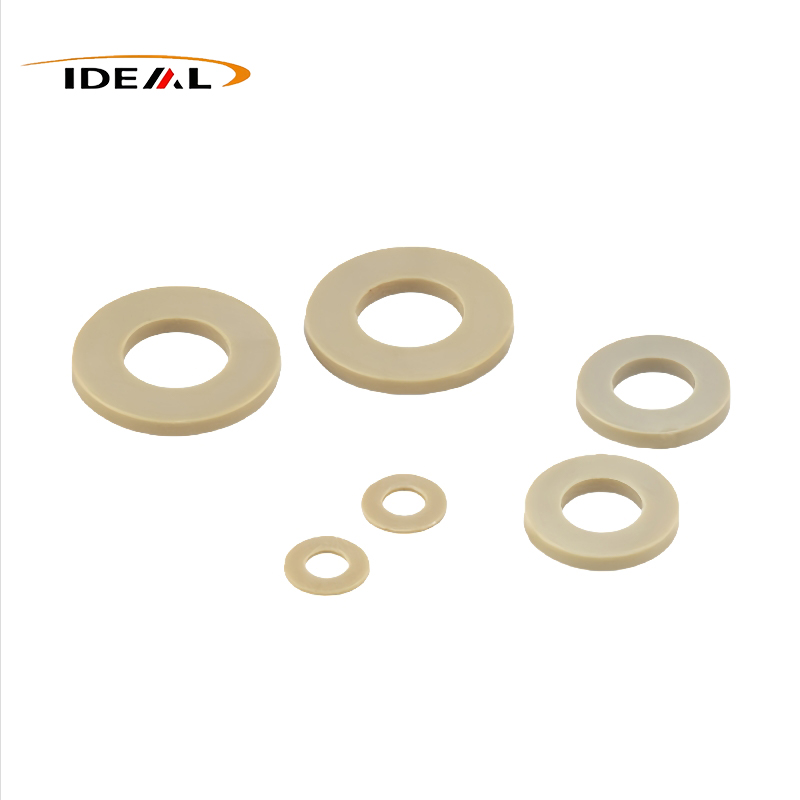

सामान्य प्रकारों में शामिल हैं: फ्लैट पीक वॉशर, थ्रस्ट वॉशर, सी-आकार के स्प्लिट वॉशर, शोल्डर वॉशर / स्टेप वॉशर, वेव वॉशर।
ये पतली परिशुद्धता वाली चादरें आसानी से मुड़ जाती हैं, विकृत हो जाती हैं या असमान मोटाई में समाप्त हो जाती हैं। PEEK स्वयं एक उच्च गलनांक और अत्यंत उच्च पिघली हुई चिपचिपाहट के साथ आता है; बनने के बाद जैसे-जैसे यह ठंडा होता जाता है, आंतरिक तनाव बढ़ता जाता है। इन कारणों से, उद्योग मुख्य रूप से दो परिपक्व उत्पादन विधियों को अपनाता है: सीएनसी सटीक कटिंग और उच्च तापमान सटीक इंजेक्शन मोल्डिंग, दोनों को मानकीकृत पोस्ट-प्रोसेसिंग चरणों के साथ जोड़ा जाता है।

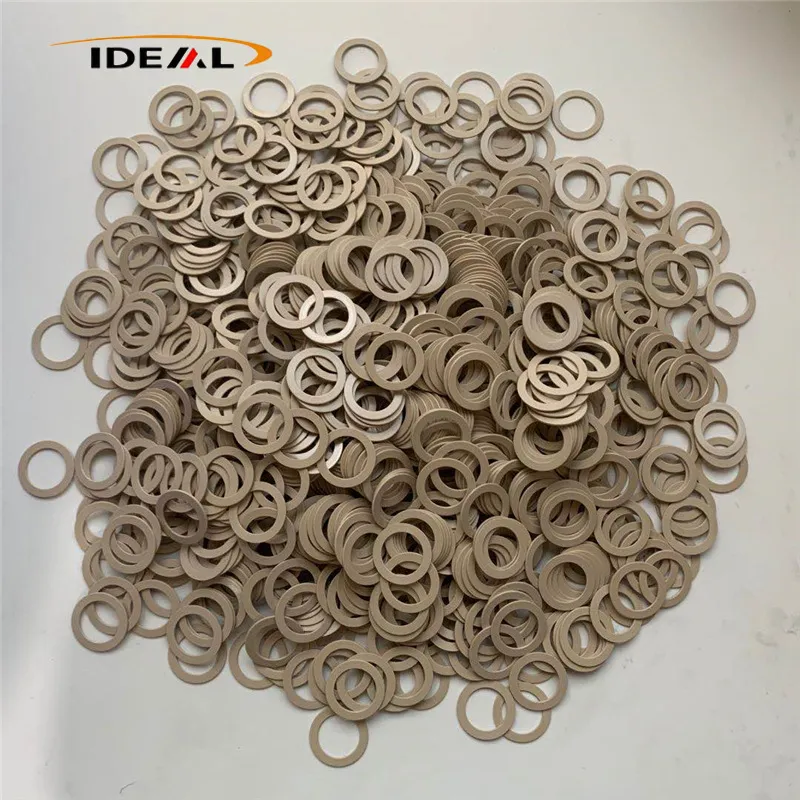

यह प्रक्रिया अति-पतली शिम, कस्टम गैर-मानक आकार, अति-तंग सहनशीलता की आवश्यकता वाले भागों, चिकित्सा और अर्धचालक क्षेत्रों के लिए क्लीनरूम-ग्रेड सहायक उपकरण, छोटे-बैच प्रोटोटाइप और अनियमित PEEK वॉशर के लिए सबसे अच्छा काम करती है। हम जो सबसे पतला विनिर्देश तैयार कर सकते हैं वह 0.1 मिमी तक पहुंचता है।
लाभ:कोई वेल्ड लाइन नहीं, यहां तक कि भराव वितरण भी नहीं और इंजेक्शन मोल्डिंग द्वारा लाया गया कोई अवशिष्ट तनाव भी नहीं। तैयार वस्तुओं में उत्कृष्ट सपाटता होती है और लंबे समय तक उच्च तापमान संपीड़न के तहत भी विरूपण का प्रतिरोध होता है। हम ग्राहक के चित्र के आधार पर आंतरिक व्यास, बाहरी व्यास, मोटाई और अनियमित रूपरेखा को अनुकूलित कर सकते हैं।
उत्पादन कठिनाइयाँ:काटने के दौरान अत्यधिक पतले टुकड़े पीछे की ओर खिसक जाते हैं या छिल जाते हैं। निर्माताओं को सावधानीपूर्वक काटने के उपकरण का चयन करने, समर्पित फिक्स्चर को डिजाइन करने और काटने की गति को ठीक से नियंत्रित करने की आवश्यकता है। ख़राब प्रसंस्करण सीधे तौर पर अयोग्य समतलता को जन्म देगा।
मानक फ्लैट वॉशर, बड़ी मात्रा में औद्योगिक ऑर्डर और सामान्य-सहिष्णुता थ्रस्ट वॉशर के बड़े पैमाने पर उत्पादन के लिए उपयुक्त। यह कार्बन फाइबर या ग्लास फाइबर से भरे PEEK उत्पादों के बड़े पैमाने पर निर्माण के लिए भी उपयुक्त है।
लाभ:थोक ऑर्डर के लिए कम इकाई लागत और तेज़ वितरण चक्र, मानक आकार के दीर्घकालिक बड़े पैमाने पर उत्पादन के लिए आदर्श। शोल्डर वॉशर और वेव वॉशर जैसी जटिल एकीकृत संरचनाएं एक मोल्डिंग चरण में बनाई जा सकती हैं।
उत्पादन कठिनाइयाँ:PEEK की उच्च पिघली हुई चिपचिपाहट मोल्ड को भरना कठिन बना देती है। सामान्य दोषों में सिंक के निशान, वेल्ड लाइनें और फंसा हुआ आंतरिक तनाव शामिल हैं। एनीलिंग उपचार के बिना, बार-बार गर्म और ठंडे चक्र के संपर्क में आने पर इंजेक्शन-मोल्डेड वॉशर धीरे-धीरे ख़राब हो जाएंगे।

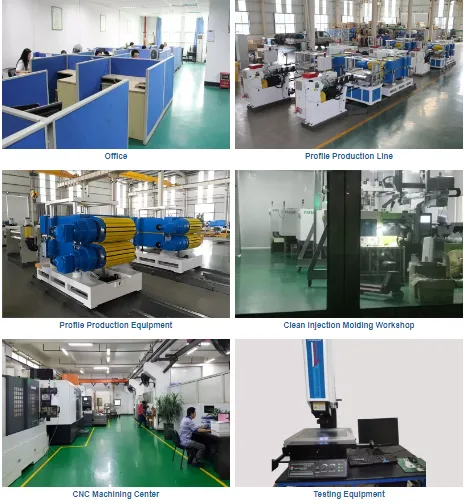

आदर्श प्लास्टिकउच्च परिशुद्धता पॉलीथर ईथर केटोन (PEEK) वॉशर, कस्टम सीलिंग तत्वों और पहनने के लिए प्रतिरोधी औद्योगिक फिटिंग में 15 वर्षों की समर्पित विशेषज्ञता वाला एक स्रोत निर्माता है। एक प्रत्यक्ष कारखाने के रूप में, हम उत्पादन श्रृंखला के हर चरण को नियंत्रित करते हैं - सटीक प्लेट कटिंग और उच्च तापमान इंजेक्शन मोल्डिंग से लेकर ग्रेडिएंट एनीलिंग और पूर्ण आयामी निरीक्षण तक - कच्चे माल से तैयार हिस्से तक लगातार गुणवत्ता सुनिश्चित करना।
हम विशेष रूप से आयातित वर्जिन PEEK रेज़िन के साथ काम करते हैं और उद्योग की सबसे लगातार चुनौतियों का सामना करते हैं:
1. अल्ट्रा-थिन वॉशर वॉरपेज - थ्रस्ट-घर्षण कार्य परिस्थितियों के तहत समतलता की गारंटी के लिए अनुकूलित फिक्स्चर और डबल-पक्षीय लैपिंग के माध्यम से हल किया गया।
2. सख्त सपाटता और आयामी मांग - ग्रेडिएंट एनीलिंग के माध्यम से प्रबंधित किया जाता है जो आंतरिक तनाव से पूरी तरह से राहत देता है, पोस्ट-प्रोडक्शन वॉरपेज या आयामी बहाव को समाप्त करता है।
3. लचीली उत्पादन रूटिंग - हम सीएनसी मशीनिंग और सटीक इंजेक्शन मोल्डिंग को समानांतर में चलाते हैं, जिससे आप प्रक्रिया को अपनी सहनशीलता और वॉल्यूम आवश्यकताओं के अनुरूप बना सकते हैं:
प्रक्रिया
1. सीएनसी मशीनिंग
2. अति पतले, उच्च परिशुद्धता, या क्लीनरूम-ग्रेड भाग
3. परिशुद्धता इंजेक्शन मोल्डिंग
4. बड़े बैच, मानक आकार के ऑर्डर
प्रत्येक वॉशर शिपमेंट से पहले 100% आयामी निरीक्षण से गुजरता है। समतलता, मोटाई सहनशीलता, भीतरी/बाहरी व्यास और सतह की अखंडता सभी को ड्राइंग विनिर्देशों के अनुसार जांचा जाता है, और हर डिलीवरी के साथ एक औपचारिक निरीक्षण प्रमाणपत्र जुड़ा होता है।
1. सतह मानक: चिकनी, समानांतर ऊपर और नीचे के चेहरे; विकृति, घुमाव, डेंट, उभार, खरोंच, वेल्ड लाइन, बुलबुले और पिनहोल से मुक्त।
2. सहनशीलता क्षमता:
मानक: ± 0.05 मिमी
अल्ट्रा-प्रिसिजन (कस्टम): ± 0.01 मिमी
पॉलीएथेरेथेरकीटोन (पीईईके) वॉशर से परे, गुआंगज़ौ आइडियल इंजीनियर पीईईके, पीटीएफई और अन्य उच्च तापमान वाले पॉलिमर में स्पेसर, शिम, आइसोलेटिंग पार्ट्स और फास्टनिंग घटकों को कस्टम करते हैं। हमारी बहु-अक्ष सीएनसी कार्यशाला समर्थन करती है:
1. कच्चे माल का संशोधन
2. सीएनसी परिशुद्धता मशीनिंग
3. ग्राहक के चित्र के अनुसार कस्टम फॉर्मिंग
हमारे घटक औद्योगिक स्वचालन, नई-ऊर्जा उपकरण और ऑप्टिकल परीक्षण मशीनरी में भरोसेमंद हैं, जहां आयामी स्थिरता और बैच-टू-बैच स्थिरता गैर-परक्राम्य है।
पूर्ण-प्रक्रिया गुणवत्ता नियंत्रण। स्थिर आयामी सटीकता। लगातार बैच गुणवत्ता। बिना किसी बिचौलिए के प्रत्यक्ष-फैक्टरी मूल्य निर्धारण।
|
वस्तु
|
विनिर्देश
|
|---|---|
|
प्रोडक्ट का नाम
|
पॉलीएथेरेथेरकीटोन (PEEK) वॉशर
|
|
सामग्री
|
शुद्ध PEEK1000, ग्लास फाइबर प्रबलित PEEK, कार्बन फाइबर प्रबलित PEEK, एंटीस्टेटिक PEEK
|
|
रंग
|
काला, बेज
|
|
भीतरी व्यास (आईडी)
|
2मिमी-100मिमी
|
|
बाहरी व्यास (ओडी)
|
5मिमी-150मिमी
|
|
मोटाई
|
0.2मिमी-20मिमी
|
|
मशीनिंग सटीकता
|
मानक सहनशीलता: ±0.05 मिमी; परिशुद्धता कस्टम सहिष्णुता: ±0.01 मिमी
|
|
समतलता
|
≤0.02मिमी
|
|
सतह का खुरदरापन
|
Ra≤0.8μm
|
|
नमूना
|
बातचीत करने के लिए
|
|
प्रमाण पत्र
|
ISO9001, RoHS, पहुंच
|
|
उपलब्ध प्रकार
|

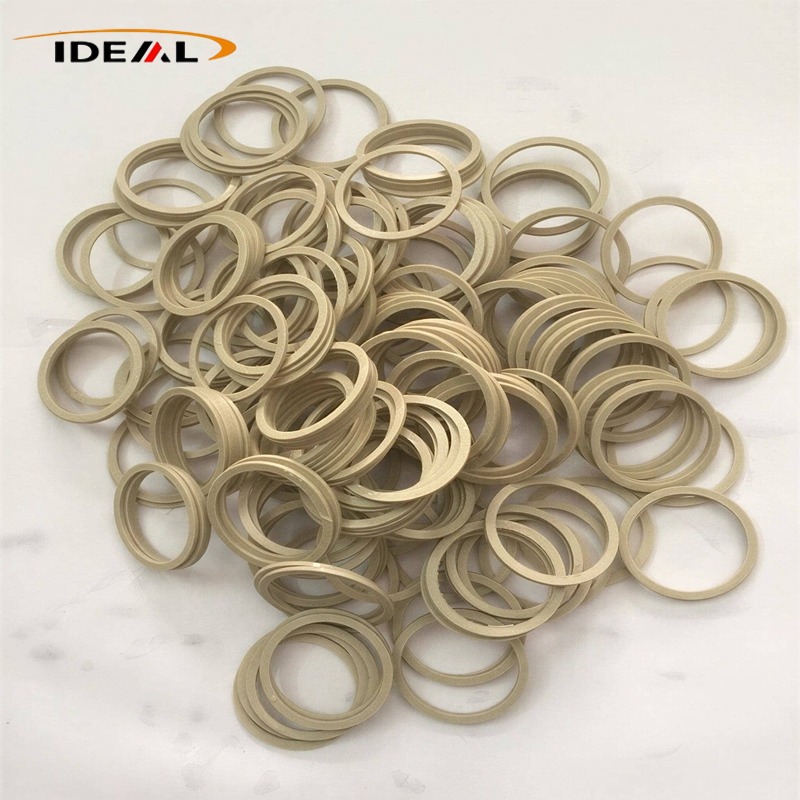

फ़्लैट वॉशर, थ्रस्ट वॉशर, शोल्डर/स्टेप वॉशर, वेव वॉशर, सी-आकार के स्प्लिट वॉशर देखें
|
वर्जिन पॉलीएथेरेथरकीटोन बेस रेजिन से निर्मित, PEEK वॉशर उच्च तापमान वाले औद्योगिक वातावरण के लिए आवश्यक सुसंगत भौतिक गुणों के साथ उच्च प्रदर्शन इंजीनियरिंग प्लास्टिक की कठोरता को जोड़ते हैं। मुख्य रूप से सटीक फास्टनिंग असेंबली के भीतर रिक्ति घटकों के रूप में तैनात, वे विश्वसनीय अक्षीय समर्थन प्रदान करते हैं, स्लाइडिंग घर्षण को कम करते हैं और मेटिंग हार्डवेयर के बीच विद्युत पृथक्करण प्रदान करते हैं।
हम विभिन्न कार्य स्थितियों से मेल खाने के लिए कई सामग्री ग्रेड प्रदान करते हैं: अनफिल्ड वर्जिन PEEK, कार्बन फाइबर प्रबलित, ग्लास फाइबर प्रबलित और कस्टम एंटी-स्टैटिक संशोधित फॉर्मूलेशन। मुख्य कार्यात्मक ताकतें नीचे उल्लिखित हैं।
PEEK सामग्री रेंगना विरूपण का प्रभावी ढंग से प्रतिरोध करती है। निरंतर संपीड़न और थर्मल भार के तहत भी, मोटाई में भिन्नता न्यूनतम रहती है। अक्षीय अंतराल लंबे समय तक सेवा जीवन काल में लगातार बने रहते हैं, लंबे समय तक उपकरण संचालन के बाद धीरे-धीरे निकासी वृद्धि के कारण होने वाले कंपन और असामान्य शोर को कम करते हैं।
बेस PEEK में अंतर्निहित ठोस स्व-स्नेहन की सुविधा है और यह नियमित ग्रीस रखरखाव को कम करता है। जब अक्षीय स्लाइडिंग भार वाले थ्रस्ट वॉशर के रूप में उपयोग किया जाता है, तो ये घटक हल्के घिसाव के साथ कम घर्षण पर काम करते हैं। मेटिंग धातु शाफ्ट विश्वसनीय सुरक्षा प्राप्त करते हैं, सीधे धातु-पर-धातु संपर्क से गैलिंग और सतह खरोंच से बचते हैं।
अनफिल्ड वर्जिन PEEK एक गैर-चुंबकीय विद्युत इन्सुलेटर के रूप में कार्य करता है। अलग-अलग धातु भागों के बीच स्थापित, यह रिसाव और एड़ी वर्तमान हस्तक्षेप को रोकने के लिए प्रवाहकीय मार्गों को तोड़ता है। यह सेंसर और ऑप्टिकल डिटेक्शन मॉड्यूल के लिए स्थिर सिग्नल आउटपुट सुनिश्चित करता है।
PEEK (पॉलीथर ईथर केटोन) वॉशर अधिकांश सामान्य औद्योगिक एसिड, क्षार, तेल और सॉल्वैंट्स का सामना करता है। सांद्र सल्फ्यूरिक एसिड और सांद्र नाइट्रिक एसिड जैसे दृढ़ता से ऑक्सीकरण करने वाले सांद्र एसिड में निरंतर संचालन की अनुशंसा नहीं की जाती है। तरल पदार्थ, भाप और नमक स्प्रे वातावरण को काटने में स्थिर प्रदर्शन बनाए रखा जाता है।
धातुई शिम के विपरीत, ये वॉशर खराब नहीं होंगे। पारंपरिक प्लास्टिक भागों की तुलना में, वे लंबे समय तक संपर्क में रहने के दौरान सूजन और रासायनिक क्षरण का विरोध करते हैं, जिससे वे रासायनिक प्रसंस्करण इकाइयों और अपतटीय उच्च आर्द्रता सुविधाओं के लिए उपयुक्त हो जाते हैं।
सामग्री प्रभाव प्रतिरोध और थकान-विरोधी प्रदर्शन को संतुलित करती है। निरंतर चक्रीय कंपन के तहत किनारों का टूटना और छिलना शायद ही कभी होता है। पीटीएफई वॉशर के सापेक्ष, उनमें उच्च कठोरता और बहुत कम ठंडे प्रवाह की प्रवृत्ति होती है, जो लंबे समय तक चलने वाली ट्रांसमिशन असेंबली आवश्यकताओं को पूरा करती है।
ए1: मानक नायलॉन और पीओएम प्लास्टिक वॉशर में फ़ील्ड अनुप्रयोग में काफी कमियां हैं। उनकी गर्मी प्रतिरोध सीमित है, रेंगना विरूपण आसानी से होता है, लोड के तहत स्थायी संपीड़न विरूपण होता है, नमी को अवशोषित करने के बाद आकार का विस्तार होता है, और घर्षण तेजी से होता है।
PEEK प्लास्टिक वॉशर 260 डिग्री सेल्सियस तक लगातार काम करने वाली गर्मी सहन कर सकते हैं। उनमें असाधारण रेंगना प्रतिरोध और अति-स्थिर आयाम हैं। घर्षण के खिलाफ उनकी सेवा का जीवन सामान्य प्लास्टिक विकल्पों की तुलना में लगभग 5 से 10 गुना अधिक है। वर्षों तक लगातार चलने के बाद भी असेंबलियां बिना किसी ढील या पूरी तरह टूटने के चुस्त-दुरुस्त रहती हैं।
A2: किसी तेल रखरखाव की बिल्कुल भी आवश्यकता नहीं है। PEEK की अंतर्निहित स्व-चिकनाई संपत्ति के लिए धन्यवाद, ये वॉशर लंबे समय तक शुष्क घर्षण संचालन को बनाए रख सकते हैं। कोई पाउडर शेडिंग या मैकेनिकल जामिंग नहीं होगी। वे धूल रहित कार्यशालाओं, चिकित्सा उपकरणों, खाद्य प्रसंस्करण मशीनरी और अप्राप्य वैक्यूम उपकरणों के लिए बिल्कुल उपयुक्त हैं।
ए3: सटीक संयोजन, इन्सुलेशन, शांत संचालन, हल्के डिजाइन, संक्षारण संरक्षण और उच्च तापमान सहनशीलता की आवश्यकता वाले अधिकांश परिदृश्यों के लिए, ये वॉशर धातु वॉशर को पूरी तरह से बदल सकते हैं। उपयोगकर्ताओं को कई लाभ मिलते हैं: जंग-मुक्त प्रदर्शन, विद्युत अलगाव, कंपन और शोर में कमी, हल्का वजन और कोई नियमित रखरखाव की मांग नहीं।
यदि आप भारी भार और उच्च दबाव वाली कामकाजी परिस्थितियों का सामना करते हैं, तो समग्र भार-वहन क्षमता बढ़ाने के लिए प्रबलित संशोधित PEEK सामग्रियों का चयन किया जा सकता है।
A4: हम सभी प्रकार के अनुकूलन का पूर्ण समर्थन करते हैं। हम 0.1 मिमी जितने पतले अल्ट्रा-थिन वॉशर, बड़े बाहरी व्यास के टुकड़े, विशेष आकार के छेद वाले घटक, शोल्डर वॉशर, थ्रस्ट वॉशर और सख्त सहनशीलता के लिए निर्मित सटीक भागों का उत्पादन कर सकते हैं। हम ग्राहक के चित्र या भौतिक नमूनों के आधार पर ऑर्डर स्वीकार करते हैं, जिसमें छोटे-बैच नमूना परीक्षणों के साथ-साथ बड़ी मात्रा में बड़े पैमाने पर उत्पादन कार्यक्रम शामिल होते हैं।
A5: सटीक अनुकूलित ऑर्डर को पूरा होने में 7 से 10 कार्य दिवस लगते हैं। बड़े पैमाने पर थोक उत्पादन ऑर्डर के लिए कुल 15 से 20 कार्य दिवसों की आवश्यकता होती है।
सभी तैयार उत्पाद डिलीवरी से पहले व्यापक निरीक्षण से गुजरते हैं। प्रत्येक बैच के लिए पूर्ण गुणवत्ता ट्रैसेबिलिटी उपलब्ध है, और हमारा कारखाना निर्यात सहयोग के लिए विदेशी ग्राहक ऑडिट स्वीकार करता है।
