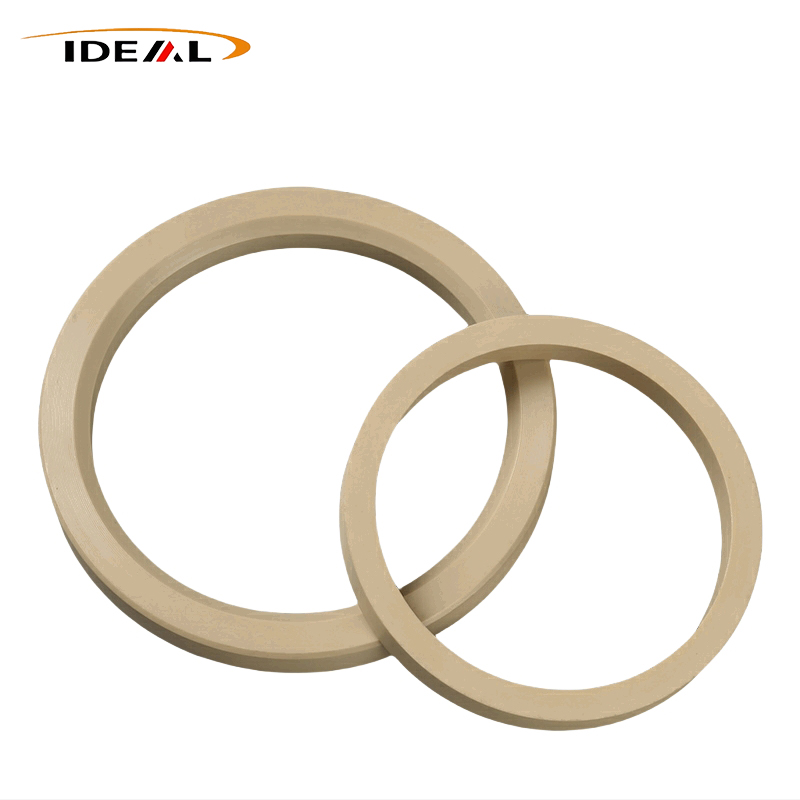

आइडियल प्लास्टिक फैक्ट्री के PEEK सीलिंग रिंग उच्च प्रदर्शन वाले इंजीनियरिंग प्लास्टिक घटक हैं जो सीलिंग और समर्थन के लिए डिज़ाइन किए गए हैं, जो उच्च कठोरता और रेंगने वाले प्रतिरोध की विशेषता रखते हैं। सटीक सीएनसी मशीनिंग और उच्च तापमान इंजेक्शन मोल्डिंग का उपयोग करके निर्मित - तनाव-राहत एनीलिंग द्वारा पूरक - ये उत्पाद उच्च आयामी सटीकता और लगातार बैच-टू-बैच गुणवत्ता प्रदान करते हैं। हम गैर-मानक चित्र, छोटे-बैच नमूने और बड़े पैमाने पर निर्यात ऑर्डर के आधार पर कस्टम उत्पादन का समर्थन करते हैं।

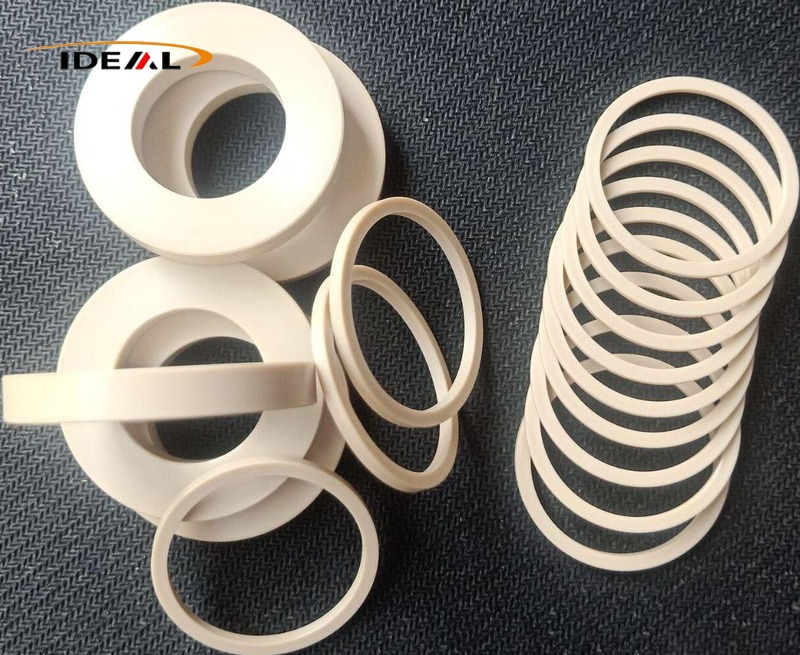

PEEK सीलिंग रिंग्स द्वारा ऑफ़र किया गयाआदर्श प्लास्टिक फैक्ट्रीपॉलीएथेरेथरकीटोन बेस सामग्री से निर्मित उच्च-प्रदर्शन कुंडलाकार सीलिंग और समर्थन घटक हैं। ग्राहक आमतौर पर उन्हें गाइड रिंग, सपोर्ट रिंग और एंटी-एक्सट्रूज़न बैक-अप रिंग के रूप में तैनात करते हैं, जो गतिशील और स्थिर सीलिंग ग्रूव दोनों के अंदर पूरी तरह से फिट होते हैं।
ये कुंडलाकार घटक एक साथ कई व्यावहारिक उद्देश्यों को पूरा करते हैं: गति का मार्गदर्शन करना, अपघर्षक घिसाव का विरोध करना, संरचनात्मक भार सहन करना और सील बाहर निकालना रोकना। ध्यान देने योग्य एक मुख्य विवरण: लगभग सभी स्टैंडअलोन पॉलीथेरेथेरकीटोन सीलिंग रिंगों में रबर में निहित लोचदार गुणों की कमी होती है। उचित सीलिंग प्रदर्शन के लिए, उन्हें सहायक लोचदार भागों के साथ मिलान किया जाना चाहिए।
जब पीटीएफई और नायलॉन सीलिंग रिंगों के खिलाफ सेट किया जाता है, तो PEEK विकल्प अत्यधिक कामकाजी परिस्थितियों में रेंगने के लिए कहीं अधिक मजबूत प्रतिरोध प्रदान करते हैं: उच्च गर्मी, ऊंचा दबाव और संक्षारक रासायनिक तरल पदार्थ। वे शीत प्रवाह विरूपण, आयामी बदलाव और समय से पहले टूटने सहित पारंपरिक सील के साथ देखी जाने वाली आवर्ती औद्योगिक समस्या बिंदुओं को प्रभावी ढंग से हल करते हैं। इन विश्वसनीय विशेषताओं के लिए धन्यवाद, वे कई क्षेत्रों में प्रीमियम औद्योगिक उपकरणों के लिए सीलिंग असेंबली में व्यापक रूप से एकीकृत हैं।
वास्तविक दुनिया के संचालन में, पॉलीएथेरेथेरकीटोन सीलिंग रिंग पूरी तरह से कठोर स्लाइडिंग सतहों के रूप में कार्य करती हैं जो गर्मी, घर्षण और रेंगने की विकृति का सामना करती हैं। प्रभावी सीलिंग के लिए आवश्यक सभी कंप्रेसिव प्रीलोड बाहरी लोचदार हार्डवेयर, जैसे ओ-रिंग और धातु ऊर्जावान स्प्रिंग्स से आते हैं। यह मुख्य अंतर पॉलीएथेरेथरकीटोन सीलिंग रिंग्स को ठोस रबर सीलिंग रिंग्स से मौलिक रूप से अलग करता है।
उच्च दबाव वाले वातावरण में, लोचदार सीलिंग रिंगों को आसानी से द्रव मीडिया द्वारा सीलिंग खांचे के भीतर छोटे असेंबली अंतराल में मजबूर किया जाता है। यह निरंतर निचोड़ अंततः इलास्टोमेर के कतरनी टूटने का कारण बनेगा।
एक कठोर अवरोधक के रूप में स्थापित, PEEK बैक-अप रिंग्स O-रिंग्स को क्लीयरेंस में बाहर निकलने से रोकती हैं। यह सेटअप संपूर्ण सीलिंग सिस्टम की समग्र दबाव रेटिंग को बढ़ाता है और युग्मित ओ-रिंग्स की सेवा जीवन को काफी हद तक बढ़ाता है।
पारस्परिक या रोटरी गति के लिए पिस्टन और पिस्टन छड़ों पर फिट, ये छल्ले पार्श्व भार को अवशोषित करते हैं और सटीक अक्षीय संरेखण बनाए रखते हैं। वे यांत्रिक घटकों के बीच सीधे धातु-से-धातु संपर्क को रोकते हैं, उपकरण संचालन के दौरान उत्पन्न रेडियल विक्षेपण को ऑफसेट करते हैं, और आंतरिक सीलिंग तत्वों को असमान साइड लोड से होने वाली क्षति से बचाते हैं।
|
वस्तु
|
विशिष्टता विवरण
|
|---|---|
|
प्रोडक्ट का नाम
|
PEEK (पॉलीथर ईथर केटोन) सीलिंग रिंग्स
|
|
उपलब्ध सामग्री
|
बिना भरा हुआ शुद्ध PEEK, कार्बन फाइबर से भरा PEEK, कार्बन फाइबर + ग्रेफाइट + PTFE मिश्रित चिकनाईयुक्त संशोधित PEEK
|
|
रंग विकल्प
|
बेज (प्राकृतिक झलक), काला (संशोधित ग्रेड से भरा हुआ)
|
|
विनिर्माण प्रक्रिया
|
सीएनसी परिशुद्धता मशीनिंग / उच्च तापमान परिशुद्धता इंजेक्शन मोल्डिंग
|
|
आयामी सहिष्णुता
|
सीएनसी मशीनिंग: ±0.02~±0.05 मिमीइंजेक्शन मोल्डिंग: ±0.08~±0.10 मिमी
|
|
सतह का खुरदरापन
|
सीएनसी मशीनिंग: आरए 1.6 - आरए 3.2 इंजेक्शन मोल्डिंग: आरए 3.2 - आरए 6.3
|
|
प्रमाणपत्र
|
ISO9001, RoHS, पहुंच
|
|
उत्पाद प्रकार
|
PEEK गाइड रिंग, पहनने के लिए प्रतिरोधी सपोर्ट रिंग, PEEK बैक-अप रिंग
|
गतिशील रोटरी और प्रत्यागामी सीलिंग बिंदुओं के लिए इंजीनियर किए गए, पॉलीएथेरेथरकीटोन सीलिंग रिंग दबाव और तापमान में उतार-चढ़ाव के बीच स्थिर आयाम बनाए रखते हैं। अंतर्निहित एंटी-क्रीप और एंटी-कोल्ड-फ्लो गुण चक्रीय गति के दौरान स्थायी आकार विरूपण को रोकते हैं। अंतर्निहित कम-घर्षण गुणों के साथ, वे बार-बार यांत्रिक प्रभाव का सामना करते हैं और लगातार पहनने के प्रतिरोध प्रदान करते हैं।
लोचदार रिबाउंड पर निर्भर लचीली रबर सील के विपरीत, PEEK सीलिंग रिंग में उच्च संरचनात्मक कठोरता होती है, जो गतिशील यांत्रिक सीलिंग संरचनाओं के लिए सटीक स्थिति का समर्थन करती है।
निरंतर वैकल्पिक भार और तापमान परिवर्तन के तहत, सामग्री स्थायी विरूपण से बचती है। यह लंबे परिचालन चक्रों के दौरान सीलिंग इंटरफेस को अच्छी तरह से फिट रखता है, जो घूमने वाले शाफ्ट और रैखिक गति सीलिंग असेंबली के लिए आदर्श है।
प्राकृतिक कम-घर्षण विशेषताएँ मेटिंग हार्डवेयर पर घिसाव को कम करती हैं। लगातार सापेक्ष गति वाले उपकरणों के लिए, ये सीलिंग रिंग कण उत्पादन में कटौती करते हैं और स्वचालन और चिकित्सा उपकरणों में आम तौर पर तेल मुक्त काम करने की स्थिति को समायोजित करते हैं।
PEEK हाइड्रोलिक मीडिया, काटने वाले तरल पदार्थ और हल्के संक्षारक समाधानों से संपर्क करते समय स्थिर भौतिक रूप बनाए रखता है। गिरावट और सूजन शायद ही कभी गैर-ऑक्सीकरण वाले रासायनिक एजेंटों द्वारा ट्रिगर की जाती है, मध्यम आक्रामक वातावरण में काम करने वाले द्रव नियंत्रण उपकरण फिट होते हैं।
इन स्लाइडिंग तत्वों को स्टेपसील्स और ग्लाइड रिंग्स सहित संयुक्त सीलिंग कॉन्फ़िगरेशन के लिए इंजीनियर किया गया है, और हमेशा ओ-रिंग इलास्टोमर्स के साथ मिलकर काम करते हैं।
ओ-रिंग लगातार पूर्व-तनाव बल की आपूर्ति करते हैं, जबकि PEEK स्लाइडिंग सतहें सीधे प्रक्रिया तरल पदार्थ और घर्षण समकक्षों से संपर्क करती हैं। वे फिसलने के प्रतिरोध और द्रव रोकथाम का कार्यभार संभालते हैं। ऐसे उत्पादों को बड़े पैमाने पर उच्च दबाव वाले प्रत्यागामी हाइड्रोलिक सिलेंडरों और रोटरी सीलिंग असेंबलियों पर लागू किया जाता है।
एक बार निर्दिष्ट खांचे के अंदर फिट होने के बाद, लोचदार घटक (ज्यादातर मामलों में ओ-रिंग) संपीड़ित हो जाते हैं और रेडियल प्रीलोड बल उत्पन्न करते हैं। यह स्थिर बल PEEK सीलिंग रिंग को संभोग सीलिंग सतह, या तो बाहरी शाफ्ट सतह या आंतरिक सिलेंडर दीवार के खिलाफ मजबूती से दबाता है।
सटीक रूप से मशीनीकृत अंतिम चेहरों के साथ, PEEK रिंग सूक्ष्म अंतराल को भरने और द्रव रिसाव को रोकने के लिए बारीकी से फिट होते हैं। जैसे ही आंतरिक माध्यम का दबाव बढ़ता है, सील रिंग पर अधिक दबाव पड़ता है। मेल खाने वाली सतहों के बीच संपर्क दबाव तदनुसार बढ़ जाता है, जिससे दबाव-सक्रिय स्व-कसने वाली सीलिंग प्रदर्शन सक्षम हो जाता है।
लोचदार हिस्से लगातार स्थिर प्रीलोड दबाव उत्पन्न करते हैं, जिससे PEEK सीलिंग रिंग हर समय चलती संभोग सतहों पर कसकर चिपकी रहती है।
सिस्टम द्रव दबाव प्रत्येक PEEK रिंग के पीछे की ओर कार्य करता है। यह संपर्क विशिष्ट दबाव को बढ़ावा देने के लिए सीलिंग लिप को बाहर की ओर धकेलता है, इस प्रकार एक स्थायी स्व-कसने वाला सीलिंग प्रभाव बनाता है।
एक U-आकार का PEEK स्लाइडिंग शेल एक धातु ऊर्जावान स्प्रिंग को अंदर से घेरता है। स्थापना पर, संपीड़ित स्प्रिंग PEEK स्लाइडिंग रिंग को खुला रखने के लिए बाहर की ओर फैलता है, जिससे सीलिंग के लिए प्रारंभिक संपर्क प्रीलोड बनता है।
लंबे समय तक चलने के बाद तापमान में उतार-चढ़ाव और मामूली अपघर्षक घिसाव होगा। आयामी भिन्नताओं की भरपाई के लिए आंतरिक स्प्रिंग धीरे-धीरे रिबाउंड होता है, और पूरे सेवा चक्र के दौरान स्थिर सीलिंग संपर्क दबाव बनाए रखा जा सकता है।

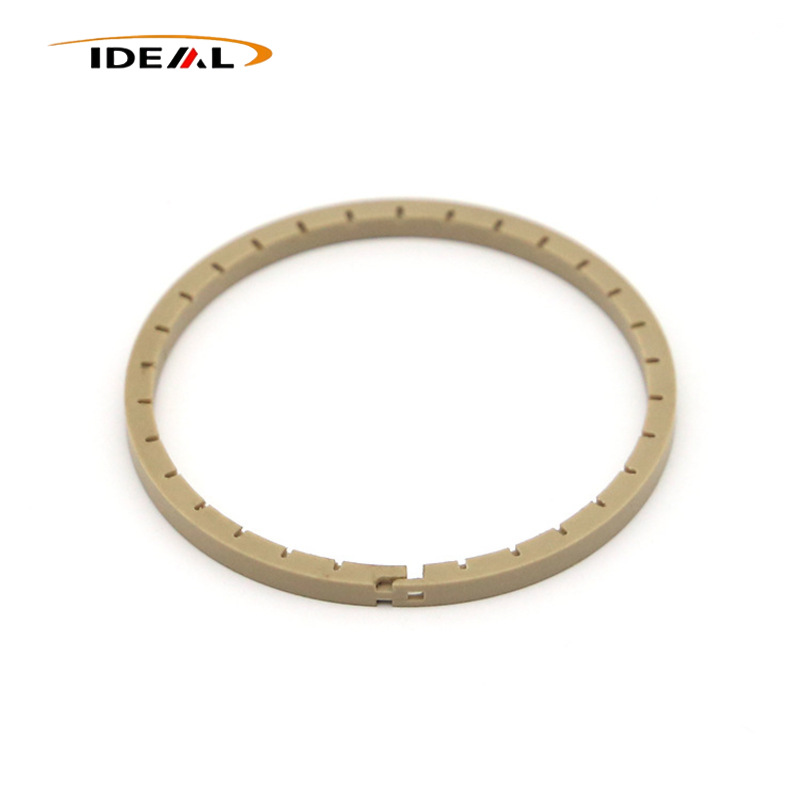

स्प्लिट कट विशेष रूप से सीलिंग खांचे में स्थापना को सरल बनाने के लिए डिज़ाइन किए गए हैं।
सर्पिल पायदान:संयोजन और संपीड़न के बाद, सर्पिल कट के दोनों किनारे एक दूसरे के विपरीत शिफ्ट हो जाते हैं और पूरी तरह से बंद हो जाते हैं। रिसाव के रास्ते काफी हद तक समाप्त हो गए हैं, जिससे यह डिज़ाइन उच्च दबाव वाले परिदृश्यों के लिए उपयुक्त हो गया है, जिनमें लगभग शून्य द्रव रिसाव की आवश्यकता होती है।
सीधे कट और सरल कोणीय कट:इंस्टालेशन के बाद नॉच स्थिति में मामूली लीकेज गैप बना रहता है। ये शैलियाँ पूर्ण शून्य रिसाव की मांग करने वाली उच्च दबाव वाली गतिशील सीलिंग के लिए लागू नहीं हैं।
इस कारण से, सर्पिल स्प्लिट रिंग या सॉलिड वन-पीस अनस्लिट रिंग उच्च दबाव वाले गतिशील सीलिंग अनुप्रयोगों के लिए शीर्ष विकल्प बने हुए हैं।
रेंगने के प्रतिरोध, थर्मल स्थिरता, रासायनिक जड़ता और घर्षण प्रतिरोध की संयुक्त शक्तियों के लिए धन्यवाद, पॉलीएथेरेथेरकेटोन सीलिंग रिंग्स को उच्च गर्मी, तीव्र दबाव, संक्षारक परिवेश और अल्ट्रा-स्वच्छ कामकाजी वातावरण के तहत संचालित होने वाली प्रीमियम औद्योगिक मशीनरी के लिए व्यापक रूप से तैनात किया जाता है।
उच्च दबाव वाले हाइड्रोलिक सिलेंडर, सर्वो वाल्व और वाल्व मैनिफोल्ड के सीलिंग खांचे के भीतर सपोर्ट रिंग या बैक-अप रिंग के रूप में लगाया जाता है। वे उच्च द्रव दबाव के कारण होने वाले एक्सट्रूज़न को प्रभावी ढंग से रोकते हैं और मिलान सीलिंग घटकों के सेवा चक्र को लंबा करते हैं। द्विदिश दबाव की स्थिति के लिए, इन रिंगों को सीलिंग असेंबली के दोनों किनारों पर स्थापित किया जा सकता है।
आमतौर पर डाउनहोल टूल्स और वेलहेड सीलिंग असेंबलियों में फिट किया जाता है। अत्यधिक गर्मी, उच्च दबाव और संक्षारक तेल-गैस मीडिया डाउनहोल का सामना करते हुए, उनकी मजबूत एंटी-क्रीप क्षमता स्थिर दीर्घकालिक संचालन की गारंटी देती है। अल्ट्रा-हाई-प्रेशर सेवा स्थितियों के लिए ठोस गैर-विभाजित एकीकृत रिंगों की दृढ़ता से अनुशंसा की जाती है।
निर्वात कक्षों और प्रक्रिया गैस पाइपलाइन वाल्वों पर उपयोग किया जाता है। यहां अल्ट्रा-लो आउटगैसिंग के लिए अनफिल्ड वर्जिन PEEK ग्रेड अनिवार्य है, जो FFKM/O-रिंग सील की सुरक्षा करता है। ऐसे अनुप्रयोगों के लिए कार्बन से भरे PEEK वेरिएंट पूरी तरह से प्रतिबंधित हैं।
रिएक्टर कनेक्टर्स और उच्च दबाव फ़िल्टर पाइपलाइनों पर स्थापित। एसिड, क्षार और विविध कार्बनिक सॉल्वैंट्स के संपर्क में आने पर ये छल्ले स्थिर प्रदर्शन बनाए रखते हैं।
हाइड्रोजन ऊर्जा वाल्वों और ऊर्जा भंडारण परीक्षण उपकरणों पर उच्च दबाव वाले द्रव सीलिंग के लिए उपयुक्त।
व्यापक तापमान रेंज और बार-बार नसबंदी चक्रों के संपर्क में आने वाले द्रव वाल्व असेंबलियों के लिए आदर्श, जो सख्त सफाई मानकों की मांग करते हैं।
- महत्वपूर्ण औद्योगिक उपकरणों के लिए उच्च-प्रदर्शन PEEK सीलिंग रिंगों पर ध्यान केंद्रित किया गया
- कस्टम डिज़ाइन और स्थिर बड़े पैमाने पर उत्पादन में विशेषज्ञता
- लक्ष्य: सीलिंग विफलताओं को हल करें जिन्हें मानक उत्पाद हल नहीं कर सकते
- उच्च दबाव में सीलें निकल जाती हैं या टूट जाती हैं
- ऊंचे तापमान पर ख़राब होना, मुड़ना या रिसाव होना
- रासायनिक तरल पदार्थों में संक्षारण या सूजन
- प्रत्यागामी/घूमने की गति में जल्दी खराब हो जाते हैं
- आयाम असंगति असेंबली विफलता का कारण बन रही है
- अनियोजित डाउनटाइम और उच्च रखरखाव लागत
- हम अवशिष्ट तनाव, समतलता और क्रिस्टलीकरण संकोचन को नियंत्रित करते हैं - अधिकांश आपूर्तिकर्ताओं द्वारा नजरअंदाज किए गए प्रमुख कारक
- हमारी सील उच्च तापमान और उच्च दबाव में स्थिर रहती है
- कोई तीव्र विकृति नहीं, कोई रिसाव नहीं, संभोग सतहों पर कोई खरोंच नहीं
- लंबी सेवा जीवन और कम रखरखाव रुकावटें
- दो विश्वसनीय प्रक्रियाएं: सटीक सीएनसी मशीनिंग और सटीक इंजेक्शन मोल्डिंग
- आयामों को स्थिर करने के लिए सभी PEEK सीलों के लिए अनिवार्य एनीलिंग
- सामग्री से तैयार उत्पाद तक पूर्ण-प्रक्रिया गुणवत्ता नियंत्रण
- डिलीवरी से पहले 100% दृश्य और आयामी निरीक्षण
- इसके लिए अनुकूलन योग्य सामग्री फॉर्मूलेशन:
- प्रतिरोध पहन
- संक्षारण प्रतिरोध
- इन्सुलेशन प्रदर्शन
- गतिशील कामकाजी परिस्थितियों में स्थिर (रोटरी / प्रत्यागामी)
- उत्कृष्ट रासायनिक अनुकूलता और संरचनात्मक स्थिरता
- हाइड्रोलिक सिस्टम
- स्वचालित उत्पादन उपकरण
- चिकित्सा द्रव नियंत्रण मशीनरी
- दुनिया भर में सटीक उपकरण और औद्योगिक स्वचालन
- पेशेवर इंजीनियरिंग प्लास्टिक सीलिंग घटक निर्माता
- परिपक्व PEEK प्रसंस्करण अनुभव
- स्थिर गुणवत्ता, विश्वसनीय वितरण, वैश्विक सेवा
- उच्च प्रदर्शन सील की आवश्यकता वाले औद्योगिक ग्राहकों के लिए दीर्घकालिक भागीदार
A1: नहीं। PEEK में बमुश्किल किसी भी लोच के साथ उच्च कठोरता है। टाइट सीलिंग के लिए आवश्यक सभी कंप्रेसिव प्रीलोड ओ-रिंग्स या धातु ऊर्जावान स्प्रिंग्स द्वारा वितरित किए जाते हैं। PEEK पूरी तरह से एक टिकाऊ स्लाइडिंग सतह के रूप में कार्य करता है जो पहनने और रासायनिक क्षरण का प्रतिरोध करता है।
A2: एक उचित दबाव सीमा के भीतर, स्व-कसने वाला तंत्र संपर्क दबाव बढ़ाता है और सीलिंग प्रभाव को बढ़ाता है। एक बार जब दबाव निर्धारित सीमा से अधिक हो जाता है, तो उचित रूप से फिट किए गए बैक-अप रिंग के बिना सील बाहर निकल जाएगी और क्षतिग्रस्त हो जाएगी, जिससे तुरंत पूरी तरह से सीलिंग विफल हो जाएगी।
ए3: अधिकांश परिचालन स्थितियों में, वे कठोर सहायक और सुरक्षात्मक घटकों के रूप में कार्य करते हैं। आंतरिक लोच की कमी के कारण, उन्हें पूर्ण सीलिंग प्रणाली बनाने के लिए ओ-रिंग जैसे लोचदार सील के साथ इकट्ठा करना पड़ता है।
A4: बिल्कुल भी सलाह नहीं दी गई। कार्बन भराव से गैस निकलने और कणीय संदूषण का खतरा रहता है। सेमीकंडक्टर उत्पादन वातावरण के लिए केवल शुद्ध बिना भरी हुई PEEK सामग्री की अनुमति है।
