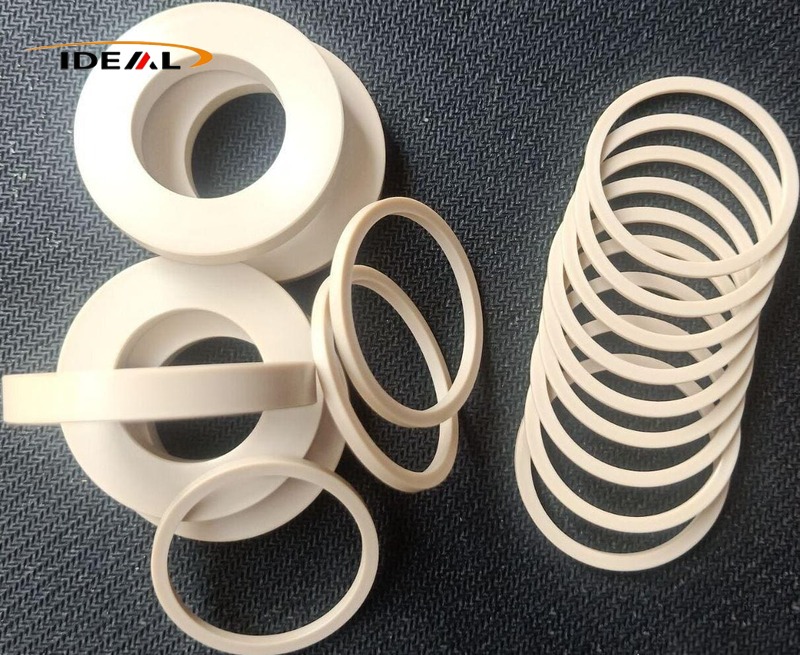

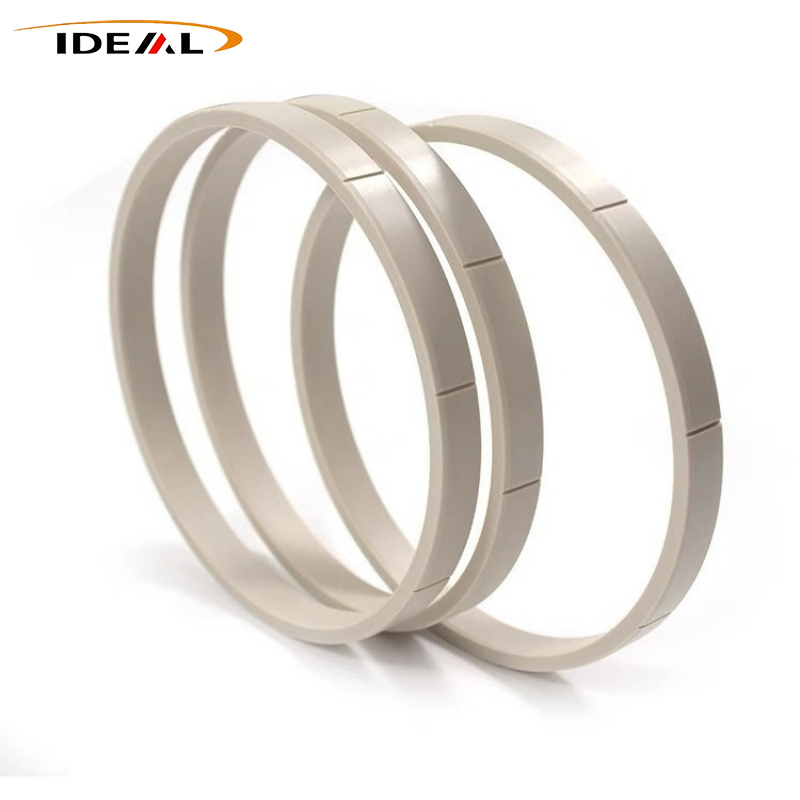

आइडियल प्लास्टिक फैक्ट्री के PEEK रिंग सटीक गोलाकार कार्यात्मक भाग हैं जो व्यापक रूप से उच्च-स्तरीय औद्योगिक मशीनरी के अंदर फिट होते हैं। वे यांत्रिक सीमा, सील अलगाव, घर्षण परिरक्षण, विद्युत इन्सुलेशन पृथक्करण और पिनपॉइंट पोजिशनिंग उद्देश्यों को एक साथ पूरा करते हैं। परिष्कृत सटीक उपकरणों के लिए, वे बाज़ार में सबसे भरोसेमंद कुंडलाकार समाधान बन गए हैं। हमसे संपर्क करने के लिए आपका स्वागत है!
आइडियल प्लास्टिक उच्च प्रदर्शन वाली चाइना पीक रिंग्स प्रदान करता है। धातु, नायलॉन या पीओएम से बने पारंपरिक गोलाकार घटकों की तुलना में, ये छल्ले उच्च तापमान प्रतिरोध, अंतर्निहित शुष्क स्व-स्नेहन, विद्युत इन्सुलेशन, रासायनिक प्रतिरोध और अल्ट्रा-लो रेंग प्रदर्शन को एक ही घटक में जोड़ते हैं।
यह एक निश्चित भाग के बजाय सभी रिंग-आकार वाले PEEK घटकों के लिए एक सामान्य छत्र शब्द है। एक समान गोलाकार प्रोफ़ाइल के बावजूद, विभिन्न प्रकार विभिन्न औद्योगिक परिदृश्यों के लिए अनुरूप कार्य करते हैं। हमारे संपूर्ण उत्पाद लाइनअप में शामिल हैं:
- तिरछी नज़र वॉशर और गास्केट
- बैक-अप रिंग्स पर नज़र डालें
- तिरछी नज़र सीलिंग के छल्ले
- PEEK समर्थन रिंग
प्रत्येक PEEK रिंग प्रकार सीलिंग सिस्टम में विशेष मुख्य कार्य करता है:
- पीक बैक-अप रिंग्स: एक्सट्रूज़न क्षति को रोकने के लिए ओ-रिंग्स और प्राथमिक सीलिंग रिंग्स के लिए भौतिक सुरक्षा प्रदान करें
- सीलिंग रिंग: द्रव माध्यम के प्रवेश को अवरुद्ध करने के लिए मुख्य बाधा के रूप में कार्य करें
- ओ-रिंग्स: स्थिर और विश्वसनीय सीलिंग प्रदर्शन को बनाए रखने के लिए निरंतर लोचदार प्रीलोड प्रदान करें
व्यापक रूप से पृथक गास्केट और घर्षण जोड़ी पहनने के छल्ले के रूप में उपयोग किया जाता है, पॉलीथेरेथेरकीटोन रिंग्स घूर्णन शाफ्ट और उपकरण गुहाओं के बीच स्थापित की जाती हैं। तेल मुक्त शुष्क घर्षण का समर्थन करने के लिए PEEK की अंतर्निहित स्व-चिकनाई संपत्ति का लाभ उठाते हुए, वे प्रमुख परिचालन लाभ प्रदान करते हैं:
- घर्षण और घटक घर्षण को काफी कम करें
- महंगे धातु शाफ्ट और उपकरण हाउसिंग को घिसाव से होने वाले नुकसान से बचाएं
- यांत्रिक परिचालन शोर को प्रभावी ढंग से कम करें
- ट्रांसमिशन असेंबली की सेवा जीवन को महत्वपूर्ण रूप से बढ़ाएं
उच्च प्रदर्शन वाले स्नैप रिंग और लिमिट कॉलर के रूप में कार्य करते हुए, ये रिंग यांत्रिक स्थिति में उत्कृष्टता प्राप्त करते हैं। उत्कृष्ट एंटी-रेंगना गुणों के लिए धन्यवाद, वे निम्नलिखित लाभों के साथ कठोर उच्च तापमान और उच्च दबाव स्थितियों के तहत स्थिर परिशुद्धता बनाए रखते हैं:
- चलती भागों और लॉक असेंबली क्लीयरेंस के अक्षीय विस्थापन को स्थिर रूप से प्रतिबंधित करें
- लंबे समय तक उच्च ताप और निरंतर दबाव के तहत पूर्ण आयामी अखंडता बनाए रखें
- लंबे समय तक उपकरण संचालन के दौरान घटक ऑफसेट और स्थिति विचलन से बचें
- लगातार और सटीक यांत्रिक संचालन सटीकता बनाए रखें
पारंपरिक धातु के छल्ले से बेहतर, PEEK छल्ले विभिन्न औद्योगिक उपकरणों के लिए मजबूत पर्यावरणीय अनुकूलनशीलता और बहु-कार्यात्मक प्रदर्शन की सुविधा देते हैं। उनके मुख्य अनुप्रयोग लाभ इस प्रकार हैं:
सीलिंग, नम कंपन और चलने वाले शोर को कम करने में सहायता के लिए पंप, वाल्व और रोटरी असेंबली के लिए फिट
हाइड्रोलिक तेल, शीतलक, कमजोर एसिड, कमजोर क्षार और नमक स्प्रे से क्षरण का विरोध करें
रासायनिक द्रव प्रणालियों और अपतटीय समुद्री मशीनरी के मुख्य आंतरिक भागों को सुरक्षित रखें
पारंपरिक धातु के छल्लों में आम तौर पर होने वाली जंग की विफलता से प्रभावी ढंग से बचें
PEEK का उच्च गलनांक, उच्च पिघली हुई चिपचिपाहट और तेज़ क्रिस्टलीकरण दर प्रसंस्करण दोषों जैसे अवशिष्ट तनाव, सिंक के निशान, विरूपण और सटीक कुंडलाकार भागों में खराब गोलाकारता का कारण बन सकता है। इन मुद्दों को हल करने और लगातार दीर्घकालिक आयामी स्थिरता सुनिश्चित करने के लिए, हम मानकीकृत विनिर्माण समाधान अपनाते हैं:
विभिन्न बैच और सटीक मांगों के लिए सटीक सीएनसी मशीनिंग और उच्च तापमान सटीक इंजेक्शन मोल्डिंग
दोनों उत्पादन विधियों के लिए मानक पेशेवर पोस्ट-प्रोसेसिंग का मिलान किया जाता है
प्रसंस्करण दोषों को प्रभावी ढंग से समाप्त करें और अंतिम अनुप्रयोगों के लिए स्थायी आयामी स्थिरता की गारंटी दें
यह विनिर्माण मार्ग पतली-दीवार के छल्ले, बड़े-व्यास के छल्ले, अर्धचालक सीएमपी छल्ले, मेडिकल-ग्रेड कुंडलाकार घटकों, स्लॉटेड / स्टेप्ड विशेष आकार के छल्ले, गैर-मानक अनुकूलित टुकड़े और छोटे-बैच आर एंड डी नमूनों के लिए अच्छी तरह से काम करता है। किसी सांचे को खोलने की आवश्यकता नहीं है. इंजीनियरिंग ड्राइंग या भौतिक नमूनों पर आधारित कस्टम ऑर्डर पूरी तरह से स्वीकार्य हैं।
उत्कृष्ट मशीनिंग सटीकता के साथ, आयामी सहनशीलता ±0.01 मिमी तक पहुंच सकती है। गोलाकारता और सपाटता अच्छी तरह से नियंत्रित होती है। प्रसंस्करण के बाद एक समर्पित एनीलिंग सत्र आंतरिक तनाव से पूरी तरह से छुटकारा दिलाता है, इसलिए स्थापना के बाद स्थायी विकृति सामने नहीं आएगी।
जैसा कि कहा गया है, पतली दीवार और बड़े व्यास वाले PEEK रिंगों को संभालते समय सीएनसी प्रसंस्करण को अभी भी ठोस बाधाओं का सामना करना पड़ता है। क्लैंपिंग बल के तहत वर्कपीस ख़राब हो जाते हैं; काटने के ठीक बाद सामग्री का पलटाव होता है; समतलता और गोलाकारता को स्थिर करना कठिन है। अत्यधिक काटने वाली गर्मी आंशिक PEEK सामग्री को पिघला देती है, जिसके परिणामस्वरूप गड़गड़ाहट और खुरदरी सतह की बनावट हो जाती है।
1. हम क्लैंपिंग तनाव को कम करने के लिए नरम संपर्क सतहों वाले टूल फिक्स्चर को अपनाते हैं;
2. हम उथली कटिंग गहराई के साथ स्तरित कटिंग करते हैं; वर्कपीस को बारीक काटने से पहले रफ मशीनिंग के ठीक बाद एनीलिंग से गुजरना पड़ता है;
3. काटने के मापदंडों को ठीक-ठाक किया गया है, तेज काटने वाले उपकरणों के साथ जोड़ा गया है;
4. वर्कपीस को बड़े पैमाने पर शीतलक तरल में भिगोने के बजाय धुंध शीतलन को अपनाया जाता है।
इंजेक्शन मोल्डिंग मानक फ्लैट रिंग, रिटेनिंग रिंग और लिमिट कॉलर के लिए बड़े पैमाने पर औद्योगिक ऑर्डर में फिट बैठता है। बड़ी मात्रा में संचालन के साथ इकाई उत्पादन लागत में काफी गिरावट आती है। खांचे और सीढ़ियों वाली जटिल संरचनाओं को एक ही बार में ढाला जा सकता है, जिससे पूरे बैच में शानदार आयामी स्थिरता आती है।
हालाँकि PEEK इंजेक्शन मोल्डिंग में अंतर्निहित कठिनाइयाँ होती हैं। इसकी अत्यधिक उच्च पिघली हुई चिपचिपाहट खराब तरलता की ओर ले जाती है। पतली दीवार वाली रिंगों में अक्सर अधूरी भराई, सिंक के निशान और स्पष्ट वेल्ड लाइनें होती हैं। तेजी से क्रिस्टलीकरण मोल्डिंग के दौरान बड़े पैमाने पर आंतरिक तनाव पैदा करता है, जो उत्पादों के ध्वस्त हो जाने पर युद्ध का कारण बनता है।
1. सटीक प्लास्टिकीकरण तापमान 380℃ और 420℃ के बीच नियंत्रित किया जाता है;
2. बेहतर द्रव प्रवाह के लिए मोल्ड रनर और गेट संरचनाओं को फिर से डिजाइन किया गया है;
3. खंडित दबाव होल्डिंग और ग्रेडिएंट कूलिंग से पिघले हुए भरने के परिणामों में सुधार होता है, जबकि स्थिर तापमान वाले सांचे धीरे-धीरे ठंडे होते हैं;
4. मोल्डिंग तनाव को पूरी तरह से मुक्त करने के लिए मोल्डिंग के बाद ग्रेडिएंट एनीलिंग की व्यवस्था की जाती है।
- PEEK कुंडलाकार भागों के अनुसंधान एवं विकास और विनिर्माण में विशेषज्ञता
- एकीकृत क्षमताएं: इन-हाउस सामग्री अनुसंधान एवं विकास, मोल्ड विकास, सटीक सीएनसी मशीनिंग, उच्च तापमान इंजेक्शन मोल्डिंग
- चुनौतीपूर्ण उत्पादों में विशेषज्ञता: उच्च परिशुद्धता, पतली दीवार, बड़े व्यास और अनियमित आकार के पॉलीथर ईथर केटोन रिंग्स
- अनुकूलित प्रक्रियाएं सामान्य उद्योग समस्याओं का समाधान करती हैं: अपर्याप्त पिघल भरना, तनाव-प्रेरित विकृति, खराब समतलता और असंगत बैच-टू-बैच प्रदर्शन
- कच्चे माल की खरीद, उत्पादन और उपचार के बाद को कवर करने वाला पूर्ण-चक्र गुणवत्ता नियंत्रण
- केवल 100% वर्जिन PEEK छर्रों; पुनर्चक्रित या मिश्रित सामग्री निषिद्ध है
- सीओए (विश्लेषण प्रमाणपत्र) अनुरोध पर प्रति बैच उपलब्ध है
- उपलब्ध सामग्री ग्रेड:
- वर्जिन PEEK1000
- 30% ग्लास-फाइबर प्रबलित PEEK (GF30)
- 30% कार्बन-फाइबर प्रबलित PEEK (CF30)
- PTFE-संशोधित PEEK
- ईएसडी एंटी-स्टैटिक पीईके
- मेडिकल-ग्रेड PEEK
- सतहों पर कोई बुलबुले, पिनहोल, सिंक के निशान, दरारें, वारपेज, प्रदूषण या प्रमुख वेल्ड लाइनें नहीं
- भीतरी बोर, बाहरी घेरा और अंतिम सतहें पूरी तरह से क्षतिग्रस्त हैं, कोई नुकीला किनारा नहीं है
- किनारों का छिलना, गहरी खरोंचें और तेल संदूषण सख्त वर्जित है
- क्लीनरूम-ग्रेड PEEK रिंगों के लिए: सतह धूल और महीन कण अवशेषों से मुक्त
- मानक भाग: सहनशीलता ±0.05 मिमी
- उच्च परिशुद्धता कस्टम भाग: सहनशीलता ±0.01 मिमी
- गोलाकारता, समतलता, दीवार की मोटाई एकरूपता और लंबवतता के लिए सख्त निरीक्षण
- जाम या ढीली फिटिंग को रोकने के लिए स्थिर असेंबली क्लीयरेंस सुनिश्चित करें
- युद्ध से बचने के लिए पतली दीवार के छल्ले के लिए अतिरिक्त समतलता निरीक्षण
- सभी सटीक-ग्रेड पॉलीथर ईथर केटोन रिंग्स प्रसंस्करण के बाद ग्रेडिएंट एनीलिंग से गुजरते हैं
- सीएनसी मशीनिंग या इंजेक्शन मोल्डिंग द्वारा उत्पन्न अवशिष्ट तनाव को खत्म करें
- दीर्घकालिक उच्च तापमान और निरंतर दबाव सेवा के तहत आकार परिवर्तन, आयामी बहाव और रेंगने की विफलता को रोकें
- सीएनसी टर्निंग एवं मिलिंग
- उच्च तापमान इंजेक्शन मोल्डिंग
- वैश्विक औद्योगिक ग्राहकों के लिए ड्राइंग-आधारित कस्टम विनिर्माण
- उत्पाद श्रेणी: वर्जिन, कार्बन-फाइबर-प्रबलित और एंटी-स्टैटिक संशोधित PEEK घटक (पहनने के छल्ले, पोजिशनिंग पार्ट्स)
- ऑटोमोटिव इलेक्ट्रॉनिक्स
- सेमीकंडक्टर ट्रांसमिशन उपकरण
- समुद्री द्रव नियंत्रण प्रणाली
- लचीला MOQ
- विश्वसनीय नेतृत्व समय
- दुनिया भर के औद्योगिक ग्राहकों के लिए कस्टम निर्मित उच्च प्रदर्शन वाले प्लास्टिक घटक
पीक सपोर्ट रिंग ऊंचे तापमान पर स्थिर संरचनात्मक ताकत बनाए रखते हैं और लंबे समय तक थर्मल तनाव के तहत नरम होने, स्थायी विरूपण और रेंगने का प्रतिरोध करते हैं।
विशिष्ट तैनाती में ऑटोमोटिव इलेक्ट्रॉनिक असेंबली, नई ऊर्जा मोटर आंतरिक संरचनाएं, उच्च तापमान सेंसर सीमा घटक, औद्योगिक हीटिंग उपकरण और लगातार थर्मल साइक्लिंग के संपर्क में आने वाले एयरोस्पेस हार्डवेयर शामिल हैं।
कम अंतर्निहित घर्षण गुणांक के लिए धन्यवाद, PEEK निरंतर गति के दौरान सीमित घर्षण मलबे उत्पन्न करता है और सीलबंद आवासों के अंदर तेल संदूषण से बचाता है। कार्बन फाइबर से भरे और पीटीएफई-संशोधित वेरिएंट भारी भार परिदृश्यों के तहत पहनने के प्रतिरोध को और बढ़ाते हैं।
सामान्य अनुप्रयोग: रोबोट ज्वाइंट वियर इंसर्ट, ट्रांसमिशन थ्रस्ट रिंग, पंप और वाल्व के लिए रोटरी वियर घटक, सेमीकंडक्टर ट्रांसमिशन लाइनें और तेल मुक्त चिकित्सा उपकरण।
निरंतर दबाव और गर्मी मुश्किल से PEEK में स्थायी विकृति उत्पन्न करती है। असेंबली अंतराल वर्षों तक लगातार बना रहता है, जिससे अक्षीय ढीलापन और स्थिति ऑफसेट प्रभावी ढंग से रुक जाता है। यह लाभ उन्हें सटीक स्थिति निर्धारण संरचनाओं के लिए शीर्ष विकल्प बनाता है।
लागू परिदृश्य: सटीक उपकरणों के लिए घटकों को सीमित करना, वेफर हैंडलिंग के लिए पोजिशनिंग इंसर्ट, ऑप्टिकल परीक्षण और कस्टम सटीक टूलींग भागों के लिए स्पेसर को अलग करना।
ये छल्ले हाइड्रोलिक तरल पदार्थ, शीतलक, हल्के एसिड, कमजोर क्षार, कार्बनिक सॉल्वैंट्स और तटीय नमक स्प्रे को सहन करते हैं। धातु के हिस्सों पर दिखाई देने वाली जंग लगने की समस्याओं से मुक्त, वे सामान्य प्रयोजन के प्लास्टिक की सूजन और हाइड्रोलिसिस जोखिमों से भी बचते हैं।
वे व्यापक रूप से रासायनिक पंप और वाल्व असेंबलियों, अपतटीय द्रव नियंत्रण उपकरण, समुद्री परीक्षण उपकरणों और ऑटोमोटिव शीतलन प्रणाली हार्डवेयर में फिट होते हैं।
A1: हम PEEK फ़्लैट रिंग, PEEK रिटेनिंग रिंग, PEEK स्टेप रिंग, PEEK ग्रूव्ड रिंग, PEEK CMP रिंग और PEEK थ्रस्ट रिंग का निर्माण करते हैं।
ए2: हाँ. PEEK में अंतर्निहित स्व-स्नेहन की सुविधा है। यह तेल प्रदूषण के बिना लंबे समय तक शुष्क घर्षण संचालन का समर्थन करता है, साफ कमरे, चिकित्सा मशीनरी, खाद्य प्रसंस्करण उपकरण और वैक्यूम उपकरणों को पूरी तरह से फिट करता है।
A3: विनिमेय उपयोग की अनुशंसा नहीं की जाती है:
1）प्राथमिक सीलिंग तत्वों के रूप में कभी भी PEEK बैक-अप रिंग्स का उपयोग न करें, अन्यथा लगातार तरल पदार्थ का रिसाव होगा।
2) उच्च दबाव सीलिंग के लिए गैस्केट को बदलने के लिए PEEK वॉशर का उपयोग न करें; अपर्याप्त समतलता मध्यम रिसाव को ट्रिगर करेगी।

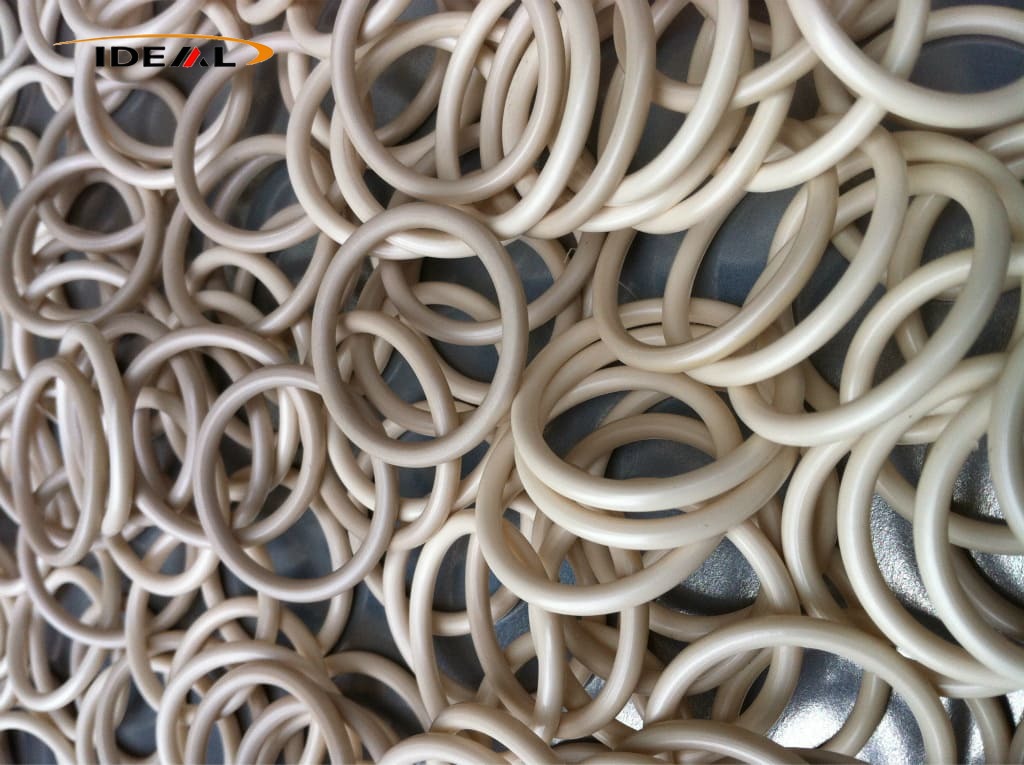

3）PEEK O-रिंग्स से यह अपेक्षा न करें कि वे रबर O-रिंग्स द्वारा प्रस्तुत समान लोचदार सीलिंग प्रभाव प्रदान करेंगे।
