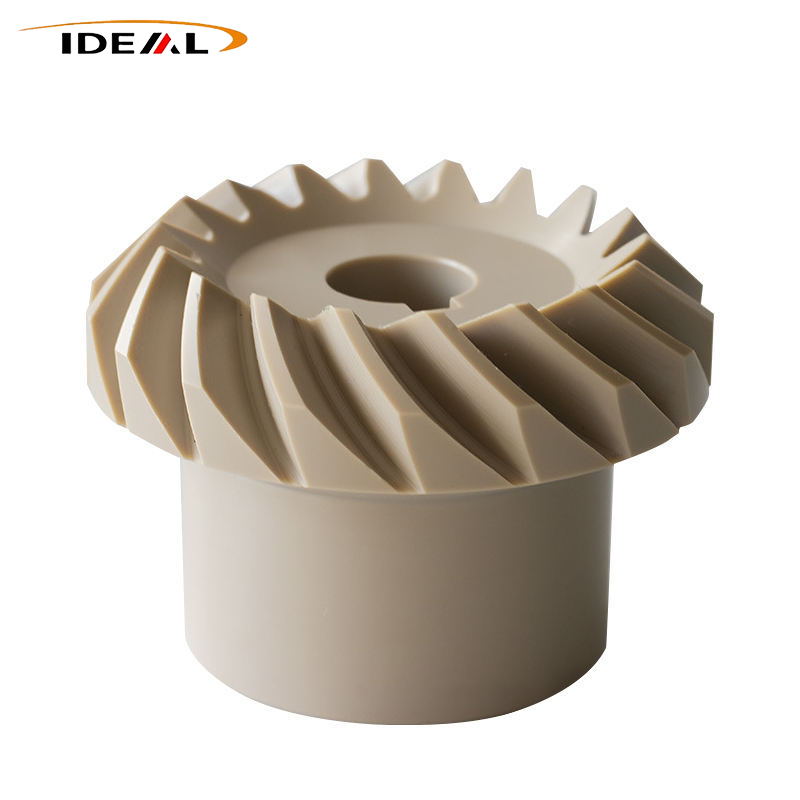

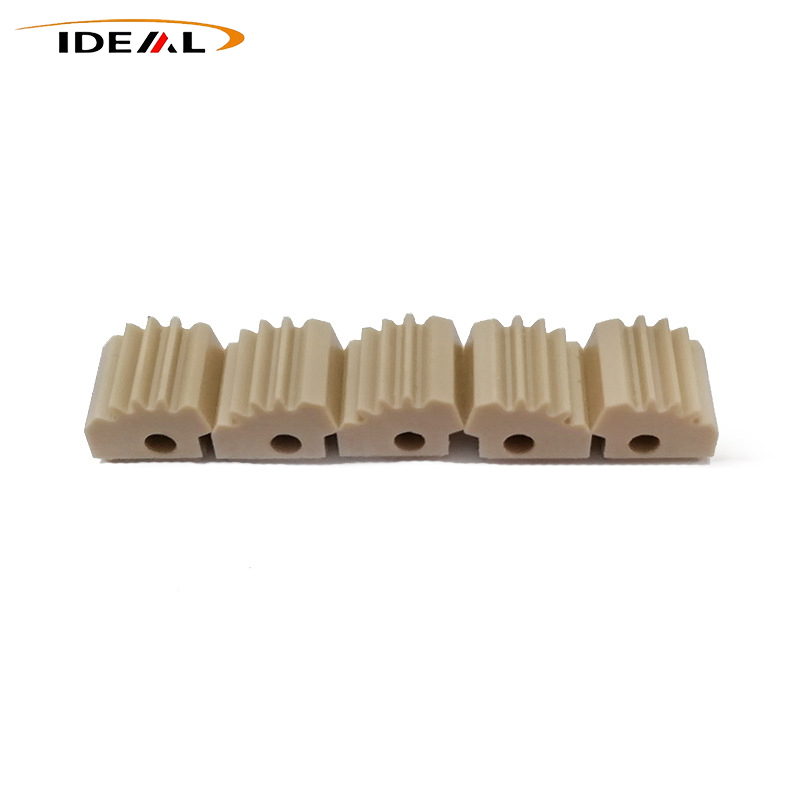

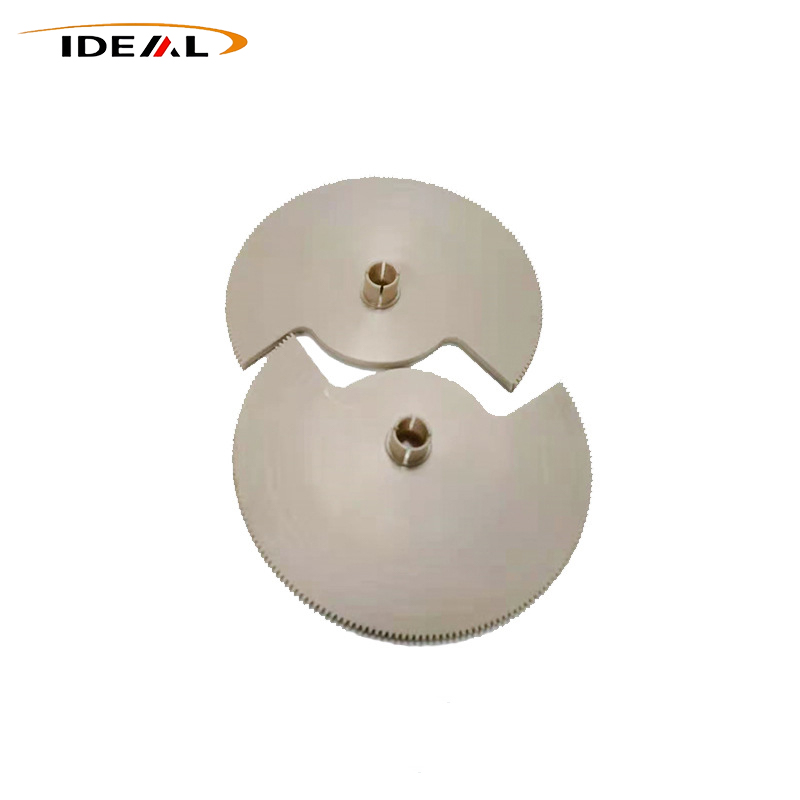

आदर्श प्लास्टिक उच्च-प्रदर्शन PEEK पिनियन गियर उच्च-अंत परिशुद्धता ट्रांसमिशन सिस्टम के लिए छोटे-मॉड्यूल ड्राइविंग गियर हैं। गियर असेंबलियों के मुख्य पावर-इनपुट घटक के रूप में, यह आमतौर पर गति में कमी, गति में वृद्धि और सटीक स्थिति के लिए बड़े गियर, वर्म गियर और हेलिकल गियर के साथ जुड़ता है। छोटे आकार के पिनियन गियर को बार-बार मेशिंग चक्र का सामना करना पड़ता है, जिससे बेहतर पहनने के प्रतिरोध, थकान प्रतिरोध और आयामी स्थिरता की मांग होती है।
आइडियल प्लास्टिक निर्माता द्वारा प्रस्तुत PEEK पिनियन गियर सटीक ट्रांसमिशन सेट के अंदर ड्राइविंग छोटे गियर के रूप में कार्य करता है। यह मंदी, त्वरण और सटीक स्थिति संचरण का एहसास करने के लिए बड़े गियर, वर्म गियर या हेलिकल गियर के साथ सहयोग करता है।
बड़े आकार के मानक गियर से भिन्न, पिनियन गियर में कहीं अधिक मेशिंग चक्रों से गुजरते हुए छोटे मॉड्यूल और बारीक दांत वाले प्रोफाइल होते हैं। इस प्रकार उन्होंने सामग्री के पहनने के प्रतिरोध, थकान प्रतिरोध और आयामी स्थिरता के लिए उच्च आवश्यकताएं निर्धारित की हैं।
1. पारंपरिक धातु पिनियन गियर: तेज़ चलने वाला शोर, आसानी से जंग लगना और उच्च घूर्णी जड़ता
2. नायलॉन / पोम पिनियन गियर: खराब उच्च तापमान प्रतिरोध, तेजी से घिसाव और त्वरित परिशुद्धता हानि
PEEK पॉलिमर के उत्कृष्ट व्यापक गुणों के लिए धन्यवाद, PEEK पिनियन गियर लघु उच्च आवृत्ति संचरण के प्रमुख दर्द बिंदुओं को हल करता है। यह स्थिर सटीकता के साथ लंबी-शांत, रखरखाव-मुक्त सेवा का समर्थन करता है, और सटीक स्वचालन, रोबोट सिस्टम और चिकित्सा उपकरणों के लिए एक महत्वपूर्ण उन्नयन हिस्सा बन जाता है।
छोटे-मॉड्यूल PEEK पिनियन गियर का निर्माण तकनीकी रूप से कठिन है। सामान्य उत्पादन दोषों में अपूर्ण गुहा भरना, आकार विकृति, अवशिष्ट तनाव और दांत-जड़ दरारें शामिल हैं। हम विभिन्न सटीक आवश्यकताओं और ऑर्डर वॉल्यूम से मेल खाने के लिए दो स्वतंत्र परिपक्व प्रक्रियाएं अपनाते हैं।
उत्पाद धातु, नायलॉन और पीओएम लघु गियर के विशिष्ट दोषों को दूर करता है। 5-अक्ष सीएनसी हॉबिंग और उच्च तापमान उच्च दबाव इंजेक्शन मोल्डिंग द्वारा समर्थित, वे कठोर कामकाजी परिस्थितियों में स्वचालन, रोबोट और चिकित्सा मशीनरी के लिए दीर्घकालिक शांत, रखरखाव-मुक्त और स्थिर-सटीक संचालन प्रदान करते हैं।
यह प्रक्रिया उच्च-परिशुद्धता कस्टम ऑर्डर की ओर उन्मुख है, विशेष रूप से चिकित्सा उपकरणों और सटीक अनुसंधान-ग्रेड उपकरणों में उपयोग किए जाने वाले छोटे-मॉड्यूल गैर-मानक गियर के लिए।
1. विशेष लघु हॉबिंग कटर बारीक कटाई करते हैं; सेकेंडरी फिनिशिंग के लिए आरक्षित मशीनिंग भत्ता टूथ-प्रोफाइल त्रुटि और सांद्रता को सख्ती से नियंत्रित करता है।मानक-विशिष्ट PEEK पिनियन गियर के बड़े पैमाने पर उत्पादन के लिए अनुकूलित।
PEEK की उच्च चिपचिपाहट और खराब पिघल प्रवाह क्षमता के खिलाफ, हम 360‑400℃ सटीक प्लास्टिककरण, 160‑180℃ उच्च‑मोल्ड‑तापमान बनाने, खंडित दबाव‑होल्डिंग और नियंत्रित शीतलन को अपनाते हैं। यह प्रक्रिया विशिष्ट मोल्डिंग समस्याओं को प्रभावी ढंग से हल करती है: छोटे दांतों की गुहाओं में अपर्याप्त भरना, सिकुड़न गुहाएं, वेल्ड लाइनें और आयामी विचलन। आउटपुट पिनियन गियर में एक समान घनत्व, पूर्ण दांत प्रोफ़ाइल और उत्कृष्ट बैच स्थिरता होती है।
सभी तैयार PEEK पिनियन गियर दांतों की सतह की बारीक पॉलिशिंग, गोलाकार अंशांकन, तनाव स्थिरीकरण और पूर्ण-आयाम निरीक्षण से गुजरते हैं। सख्त गुणवत्ता प्रक्रियाएं सुचारू जाल, एकीकृत सहनशीलता और विश्वसनीय दीर्घकालिक प्रदर्शन सुनिश्चित करती हैं। गुआंगज़ौ IDEAL के पास PEEK घटक निर्माण में 15 वर्ष से अधिक का अनुभव है। हमारी कार्यशाला कई 5-अक्ष मशीनिंग केंद्रों और सीएनसी मशीन टूल्स से सुसज्जित है, जो कस्टम सीएनसी प्रसंस्करण और मोल्ड विकास को कवर करती है।
हमने दोनों उत्पादन वर्कफ़्लो को अनुकूलित किया है:
1. इंजेक्शन मोल्डिंग पक्ष: उच्च-अस्थायी हॉट-रनर डिजाइन, धीमी खंडित फिलिंग और ग्रेडिएंट हाई-प्रेशर होल्डिंग, खराब पिघल तरलता, माइक्रो-टूथ अंडर-फिलिंग, असमान संकोचन, पिनियन विलक्षणता, वारपेज और खराब सांद्रता को हल करना।
2. सीएनसी मशीनिंग पक्ष: विशेष लेपित लघु हॉबिंग कटर, कम गति तापमान नियंत्रित कटिंग प्लस 100% ग्रेडिएंट एनीलिंग। कटर थर्मल आसंजन, टूथ-प्रोफाइल स्प्रिंग-बैक, गड़गड़ाहट, जड़ खरोंच और तनाव के कारण बोर इज़ाफ़ा, पिच शिफ्ट, क्लीयरेंस वृद्धि और ट्रांसमिशन फिसलन को रोकें।
|
वस्तु |
विवरण |
|---|---|
| प्रोडक्ट का नाम | पीक पिनियन गियर |
| सामग्री | शुद्ध PEEK, ग्लास फाइबर प्रबलित PEEK, कार्बन फाइबर प्रबलित PEEK, चिकित्सा / खाद्य ग्रेड PEEK |
| रंग | काला, बेज |
| मानक मॉड्यूल | 0.3, 0.5, 0.8, 1.0, 1.25, 1.5, 2.0 |
| दाँत गिनती रेंज | 10T‑80T; अतिरिक्त छोटे/बड़े दांतों की गिनती अनुकूलन योग्य |
| दबाव कोण | मानक 20°; अनुरोध पर 14.5°, 25° विशेष कोण उपलब्ध हैं |
| भीतरी छेद के प्रकार | गोल छेद, डी-प्रकार का छेद, की-वे छेद, स्टेप्ड छेद; अनुकूलन |
| बाहरी व्यास रेंज | 3मिमी‑80मिमी |
| मशीनिंग सटीकता | ±0.01मिमी; ±0.005 मिमी तक अति उच्च परिशुद्धता |
| नमूना नीति | बातचीत करने के लिए |
| कस्टम सेवा | गैर-मानक मॉड्यूल, विशेष दांतों की गिनती, मोटाई, विलक्षण संरचना, अनियमित आकार समर्थित |
PEEK पिनियन गियर कठोर परिचालन स्थितियों के तहत काम करता है: उच्च गति रोटेशन, लगातार मेशिंग और उच्च इकाई घर्षण दबाव। संपूर्ण मशीनरी की समग्र सटीकता, सेवा जीवन, शोर स्तर और स्थिरता काफी हद तक पिनियन गियर के प्रदर्शन पर निर्भर करती है।
PEEK में उत्कृष्ट उच्च तापमान विरोधी रेंगने की क्षमता है। लंबे समय तक उच्च गति वाले मेशिंग या इंजन केबिन और हीटिंग उत्पादन उपकरण जैसे सीमित गर्म वातावरण के तहत, पिनियन गियर दांतों की प्रोफाइल, स्थिर बोर आयाम और यहां तक कि दांतों के बीच की दूरी को बरकरार रखते हैं। लंबे समय तक उच्च तापमान-लोडेड ऑपरेशन के तहत कोई सटीक ऑफसेट या संरचनात्मक ढीलापन नहीं होता है।
आंतरिक ठोस स्व-स्नेहन और कम घर्षण गुणांक के साथ, PEEK पिनियन गियर तेल की आपूर्ति के बिना लंबे-चक्र शुष्क संचालन का समर्थन करते हैं, नियमित ग्रीस रखरखाव को हटाते हैं। बार-बार स्टार्ट-स्टॉप और निरंतर मेशिंग के तहत, वे न्यूनतम अपघर्षक धूल उत्पन्न करते हैं, स्टाल और धीरे-धीरे पहनने के जोखिम को कम करते हैं और यांत्रिक-विफलता और बिक्री के बाद रखरखाव लागत में कटौती करते हैं।
धातु पिनियन की तुलना में, PEEK पिनियन गियर 70% से अधिक वजन में कमी प्राप्त करता है। अल्ट्रा-लो घूर्णी जड़त्व स्टार्ट-स्टॉप प्रतिक्रिया विलंब को काफी कम करता है और संवेदनशील गतिशील गति प्रदान करता है। यह रोबोट, लघु सर्वो भागों और फाइन-ट्यूनिंग उपकरणों की उच्च-सटीक गतिशील-नियंत्रण आवश्यकताओं को पूरा करता है, बड़ी जड़ता, झटकेदार स्टार्ट-स्टॉप, गलत सूक्ष्म-समायोजन और उच्च ऊर्जा खपत सहित धातु-गियर कमियों को ठीक करता है।
PEEK में उच्च रासायनिक निष्क्रियता होती है। यह इंजन तेल, शीतलक, एसिड-क्षार सॉल्वैंट्स, आर्द्र हवा और समुद्री नमक-स्प्रे से लंबे समय तक क्षरण का प्रतिरोध करता है। जंग-प्रवण धातु गियर और नमी-संवेदनशील साधारण प्लास्टिक गियर से अलग, PEEK पिनियन गियर रासायनिक-प्रसंस्करण, पर्यावरण-संरक्षण, समुद्री और वाहन-जनित कामकाजी परिदृश्यों में स्थिर प्रदर्शन बनाए रखता है।
जल अवशोषण दर 0.05% से कम है, जो परिवेश की आर्द्रता में परिवर्तन से बमुश्किल प्रभावित होती है। गर्म-ठंडे विकल्प, आर्द्र परिस्थितियों और लंबे समय तक थकान वाले ऑपरेशन के तहत, यह दांतों की सूजन, गियर जामिंग और मेशिंग-गैप इज़ाफ़ा से बचाता है। ट्रांसमिशन परिशुद्धता पूरे सेवा चक्र के दौरान एक जैसी रहती है।
अनुकूलित टूथ-रूट आर्क डिज़ाइन और पेशेवर एनीलिंग स्थिरीकरण आंतरिक-तनाव एकाग्रता को खत्म करता है और घने समान आंतरिक संरचना बनाता है। बार-बार स्टार्ट-स्टॉप, हाई-स्पीड रिसीप्रोकेटिंग मोशन और तत्काल यांत्रिक प्रभाव का सामना करते समय, PEEK पिनियन गियर उच्च संरचनात्मक क्रूरता और एंटी-थकान प्रदर्शन दिखाता है। दांतों का टूटना और टूटना शायद ही कभी दिखाई देता है, जिससे ट्रांसमिशन असेंबली की कुल सेवा अवधि बढ़ जाती है।
उच्च तापमान प्रतिरोध, बार-बार मेशिंग के लिए उच्च पहनने के प्रतिरोध, रखरखाव मुक्त स्व-स्नेहन, कम जड़ता हल्के डिजाइन, कम शोर चलने और स्थिर आयामी सटीकता का संयोजन, PEEK पिनियन गियर्स कॉम्पैक्ट, हल्के, लगातार चलने वाले उच्च परिशुद्धता यांत्रिक उपकरणों में व्यापक रूप से लागू होते हैं। वे तेजी से घिसने वाले, ख़राब होने की संभावना वाले, शोर मचाने वाले लघु धातु/नायलॉन/पीओएम गियर के लिए आदर्श प्रतिस्थापन हैं।
· औद्योगिक स्वचालन उपकरण और सटीक गति-नियंत्रण उपकरण
· बुद्धिमान रोबोट और स्वचालित यांत्रिक प्रणाली
· उच्च श्रेणी के सटीक चिकित्सा उपकरण
· ऑटोमोटिव और नई ऊर्जा वाहन ऑनबोर्ड इकाइयाँ
· सटीक इलेक्ट्रॉनिक्स और सेमीकंडक्टर उत्पादन सुविधाएं
· उच्च तापमान सुखाने, रासायनिक प्रसंस्करण और जंग-रोधी पर्यावरण-सुरक्षा प्रतिष्ठान
गुआंगज़ौ IDEAL उच्च प्रदर्शन इंजीनियरिंग प्लास्टिक से बने उच्च परिशुद्धता ट्रांसमिशन घटकों के अनुसंधान एवं विकास और विनिर्माण पर केंद्रित है। हम सामान्य लघु-गियर उद्योग के दर्द-बिंदुओं को हल करते हैं: अधूरा मोल्डिंग भरना, तनाव-प्रेरित विरूपण, सटीक क्षीणन, बार-बार मेशिंग के तहत तेजी से घिसाव और अस्थिर बैच स्थिरता।
· पूर्ण-श्रेणी PEEK सामग्री चयन: शुद्ध PEEK, ग्लास-फाइबर प्रबलित, कार्बन-फाइबर प्रबलित, चिकित्सा-ग्रेड और खाद्य-ग्रेड ग्रेड, विभिन्न कठोर परिस्थितियों (उच्च तापमान, बार-बार मेशिंग, कम शोर, विरोधी जंग, साफ-सुथरा कमरा, हल्के मांग वाले प्रोजेक्ट) के अनुकूल।
· आईएसओ-मानकीकृत उत्पादन, पूर्ण निर्यात-उन्मुख प्रमाणपत्र और स्थिर वितरण चक्र।
· वैश्विक B2B औद्योगिक खरीदारों को टिकाऊ, लागत प्रभावी कस्टम और बल्क-ऑर्डर PEEK पिनियन गियर के साथ सेवा प्रदान करें।
· ग्राहक विशेष समाधानों और सटीक उद्धरणों के लिए डिज़ाइन चित्र, भौतिक नमूने या कार्यशील स्थिति पैरामीटर प्रदान कर सकते हैं।
उपलब्ध सहयोग मोड: ड्राइंग-आधारित अनुकूलन, नमूना विकास, 5-अक्ष सीएनसी छोटे-बैच उत्पादन, इंजेक्शन बड़े पैमाने पर उत्पादन, OEM और ODM निर्यात ऑर्डर।
ए1: पारंपरिक नायलॉन और पीओएम पिनियन गियर में सीमित गर्मी प्रतिरोध होता है। 100°C से ऊपर, वे धीरे-धीरे नरम हो जाते हैं और बुरी तरह घिस जाते हैं। बार-बार ऑपरेशन करने से दांत में फ्रैक्चर हो सकता है और जाल-गैप का विस्तार हो सकता है, जिसके परिणामस्वरूप सटीक विफलता हो सकती है।
इसके विपरीत, PEEK पिनियन गियर लगातार 260°C उच्च तापमान वाले वातावरण में स्थिर रूप से चलता है। इसके रेंगने-रोधी, थकान-रोधी और पहनने-प्रतिरोधी गुण सामान्य प्लास्टिक से बेहतर प्रदर्शन करते हैं, जो लघु उच्च-आवृत्ति ट्रांसमिशन सिस्टम के लिए उच्च परिशुद्धता स्थिरता और लंबी सेवा जीवन प्रदान करते हैं।
A2: हम पूर्ण-स्कोप गैर-मानक अनुकूलन सेवाओं का समर्थन करते हैं। ग्राहकों के सीएडी चित्रों, भौतिक नमूनों और वास्तविक कामकाजी स्थिति मापदंडों के अनुसार, हम विभिन्न गैर-मानक मॉड्यूल, विशेष टूथ-काउंट, विलक्षण संरचनाओं और अनियमित आयामों के पिनियन गियर विकसित कर सकते हैं। हम छोटे-बैच प्रोटोटाइप प्रसंस्करण के साथ-साथ बड़ी मात्रा में बड़े पैमाने पर उत्पादन और OEM/ODM सहयोग का समर्थन करते हैं।
