सटीक सीएनसी मशीनिंग और उच्च तापमान इंजेक्शन मोल्डिंग द्वारा निर्मित, आदर्श प्लास्टिक अनुकूलित PEEK बैक-अप रिंग स्थिर कम घर्षण प्रदर्शन और पल्स दबाव प्रतिरोध प्रदान करते हैं। हाइड्रोलिक मशीनरी, तेल और गैस डाउनहोल उपकरण, सेमीकंडक्टर वैक्यूम सिस्टम और रासायनिक तरल उपकरणों में व्यापक रूप से उपयोग किया जाता है, वे कठोर औद्योगिक सीलिंग परिदृश्यों के लिए कस्टम ड्राइंग उत्पादन, छोटे-बैच नमूने और थोक निर्यात ऑर्डर का समर्थन करते हैं। हमसे संपर्क करें!

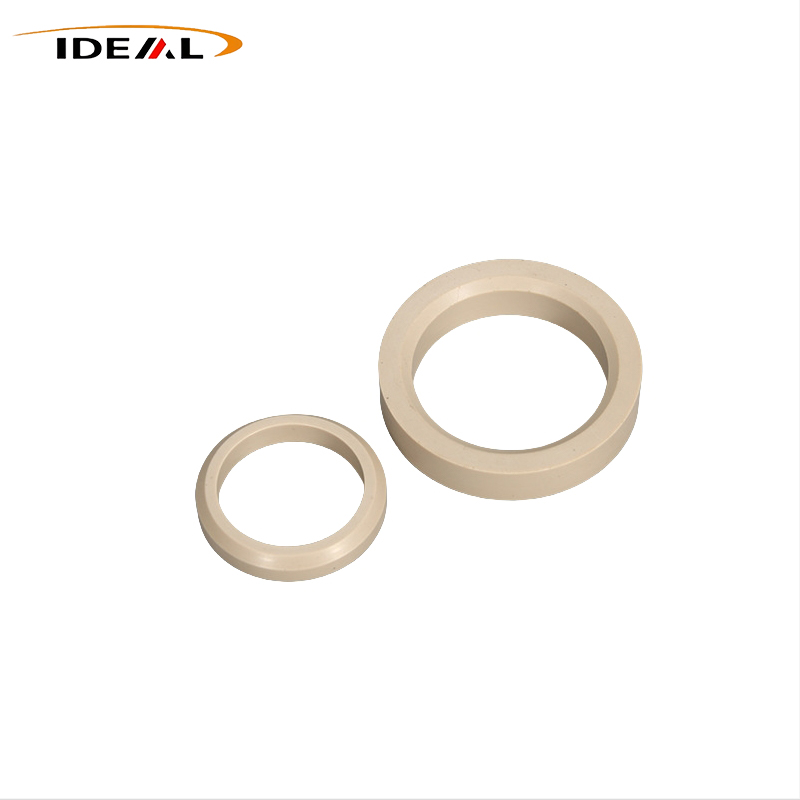

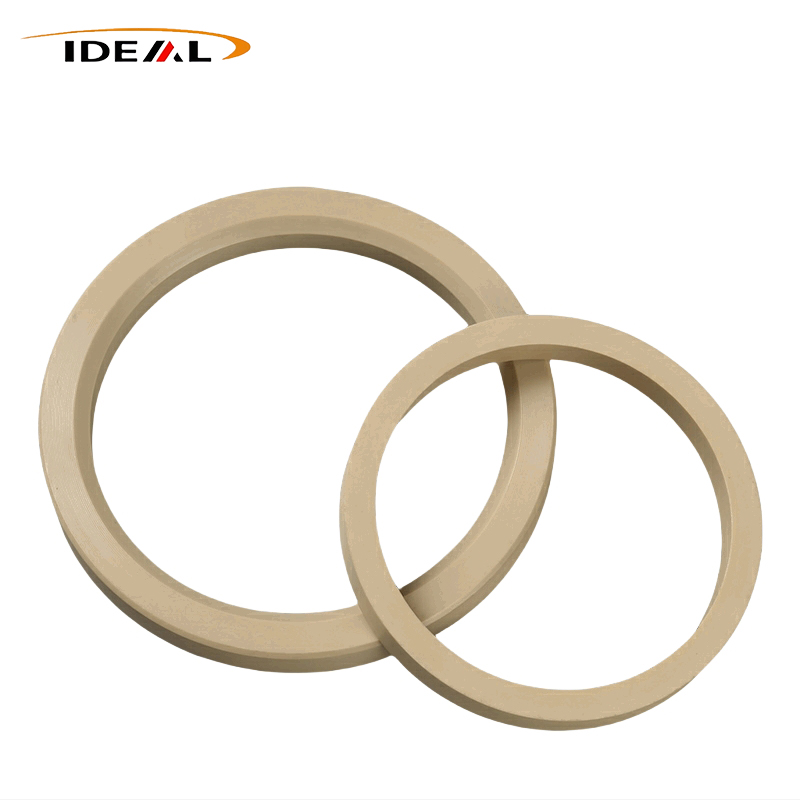

आदर्श प्लास्टिकएक PEEK बैक-अप रिंग निर्माता है। उत्पाद कठोर सहायक सुरक्षात्मक घटक हैं जो विशेष रूप से उच्च दबाव सीलिंग सिस्टम के लिए डिज़ाइन किए गए हैं। वे हमेशा स्वतंत्र रूप से काम करने के बजाय लोचदार ओ-रिंग के साथ इकट्ठे होते हैं। एक कठोर सुरक्षात्मक बाधा के रूप में, वे अत्यधिक दबाव के तहत ओ-रिंग्स को असेंबली अंतराल में निचोड़ने से प्रभावी ढंग से रोकते हैं, कतरनी क्षति और सीलिंग विफलता से बचते हैं। यह संपूर्ण सीलिंग असेंबली के दबाव प्रतिरोध स्तर और समग्र सेवा जीवन में उल्लेखनीय रूप से सुधार करता है, जिससे वे उच्च-स्तरीय औद्योगिक सटीक सीलिंग उपकरण के लिए आवश्यक सहायक उपकरण बन जाते हैं।
मुख्य अनुस्मारक: उत्पादन प्रक्रिया के बावजूद, अत्यधिक कामकाजी वातावरण में पॉलीएथेरेथेरकेटोन बैक-अप रिंग्स के दीर्घकालिक आयामी स्थिरता और एंटी-वारपिंग प्रदर्शन को सुनिश्चित करने के लिए तनाव-राहत एनीलिंग आवश्यक है।
|
वस्तु
|
विनिर्देश
|
|---|---|
|
प्रोडक्ट का नाम
|
पॉलीएथेरेथरकीटोन बैक-अप रिंग्स
|
|
सामग्री
|
अधूरी तिरछी नज़र, कार्बन भरी तिरछी नज़र
|
|
रंग
|
काला, बेज
|
|
अक्षीय मोटाई मिलान पैरामीटर
|
1. ओ-रिंग अनुभाग 1.78: मिलान बैक-अप रिंग मोटाई 0.5-1.0मिमी2। ओ-रिंग अनुभाग 2.62: मिलान बैक-अप रिंग मोटाई 1.5-1.8मिमी3। ओ-रिंग अनुभाग 3.53: मिलान बैक-अप रिंग मोटाई 1.8-2.0 मिमी4। ओ-रिंग अनुभाग 5.33, 6.99: मिलान मोटाई 2.0-4.1 मिमी
|
|
आंतरिक व्यास (आईडी) रेंज
|
1. छोटा आकार: 5मिमी-20मिमी2. मध्यम आकार: 20 मिमी-100 मिमी3. बड़ा आकार: 100 मिमी-300 मिमी
|
|
आयामी सहिष्णुता
|
±0.02मिमी ~ ±0.05मिमी
|
|
नमूना सेवा
|
बातचीत करने के लिए
|
|
प्रमाणपत्र
|
ISO9001, RoHS, पहुंच
|
|
आयामी मानक
|
AS568 इंपीरियल मानक, ISO3601 मीट्रिक मानक
|
|
संरचना प्रकार एवं सेवा
|
सॉलिड अनस्प्लिट प्रकार, बेवल कट / डायगोनल स्प्लिट प्रकार, स्टेप बैक-अप रिंग प्रकार। चित्र के अनुसार मानक भागों की आपूर्ति और गैर-मानक अनुकूलित प्रसंस्करण का समर्थन करता है, छोटे-बैच नमूने से लेकर बड़े पैमाने पर उत्पादन तक को कवर करता है।
|
ये छल्ले कठोर एंटी-एक्सट्रूज़न सुदृढीकरण आवेषण के रूप में कार्य करते हैं जो विशेष रूप से उच्च दबाव सीलिंग व्यवस्था के लिए डिज़ाइन किए गए हैं। वे ओ-रिंग्स जैसे प्राथमिक इलास्टिक सील को एक्सट्रूज़न क्षति से बचाने के लिए PEEK पॉलिमर के असाधारण भौतिक लाभों का लाभ उठाते हैं।
PEEK उत्कृष्ट एंटी-क्रीप प्रदर्शन प्रदर्शित करता है। निरंतर भारी दबाव के तहत स्थायी विरूपण मुश्किल से होता है। यहां तक कि उच्च तापमान के साथ अत्यधिक दबाव में भी, रिंग्स ज्यामिति बनाए रखती हैं और लगातार ओ-रिंगों को ढाल देती हैं, विस्तारित चक्रों पर विश्वसनीय एंटी-एक्सट्रूज़न प्रदर्शन को बनाए रखती हैं।
उच्च और निम्न तापमान के बीच बार-बार होने वाले बदलावों का सामना करते हुए, पॉलीएथेरेथरकीटोन बैक-अप रिंग्स में स्पष्ट विरूपण के बिना स्थिर थर्मल विस्तार व्यवहार होता है। सामग्री कम तापमान पर लचीली रहती है और पूरे सीलिंग असेंबली को कार्यात्मक बनाए रखने के लिए गर्मी के तहत नरम होने का प्रतिरोध करती है।
मजबूत संरचनात्मक कठोरता विश्वसनीय संपीड़न प्रतिरोध प्रदान करती है। नायलॉन के विकल्पों से अलग, PEEK नगण्य नमी को अवशोषित करता है। पानी के संपर्क से सूजन नहीं होगी, इसलिए असेंबली जाम होने और आयामी विचलन के जोखिम पूरी तरह समाप्त हो जाएंगे।
अंतर्निहित ठोस स्व-स्नेहन कम घर्षण गुणांक लाता है। प्रत्यागामी और रोटरी सीलिंग प्रणालियों के लिए, बैक-अप रिंग, ओ-रिंग और धातु खांचे के बीच घर्षण कम रहता है। अतिरिक्त ग्रीस अनावश्यक है, स्वच्छ तेल-मुक्त उत्पादन वातावरण से मेल खाता है।
मजबूत यांत्रिक शक्ति PEEK को चक्रीय दबाव वृद्धि और आवर्ती प्रभाव भार को सहन करने में सक्षम बनाती है। निरंतर उच्च दबाव वाले पल्स के तहत दरार का गठन और फ्रैक्चर शायद ही कभी होता है, जो उन्हें हाइड्रोलिक सिलेंडर और पल्स-प्रेशर मशीनरी के लिए उपयुक्त बनाता है।
उच्च दबाव वाली सीलिंग संरचनाओं के लिए उपयुक्त सुरक्षात्मक सहायक उपकरण के रूप में, इन रिंगों को मुख्य रूप से तीव्र दबाव के तहत बाहर निकालना द्वारा उत्पन्न ओ-रिंग क्षति को हल करने के लिए इंजीनियर किया गया है। वे उच्च गर्मी, अत्यधिक दबाव, रासायनिक संक्षारण और वैकल्पिक दबाव भार वाले कठोर वातावरण में विशेष रूप से अच्छी तरह से काम करते हैं - ऐसी स्थितियां जहां मानक पीटीएफई या नायलॉन बैक-अप रिंग रेंगने से समय से पहले विफल हो जाते हैं।
हाइड्रोलिक और द्रव विद्युत मशीनरी
तेल एवं गैस ऊर्जा अन्वेषण के लिए डाउनहोल उपकरण
सेमीकंडक्टर वैक्यूम प्रोसेसिंग सिस्टम
ऑन-बोर्ड एयरोस्पेस घटक
रासायनिक द्रव प्रबंधन उपकरण
परिशुद्ध उच्च दबाव चिकित्सा उपकरण
हम एक पेशेवर निर्माता हैं जो विशेष रूप से उच्च-प्रदर्शन PEEK बैक-अप रिंग के उत्पादन पर केंद्रित है। हम उच्च दबाव सीलिंग परिदृश्यों में प्रचलित दर्द बिंदुओं को गहराई से पहचानते हैं जो अधिकांश अंतिम उपयोगकर्ताओं को परेशान करते हैं:
- लगातार उच्च दबाव के तहत ओ-रिंग एक्सट्रूज़न विफलता
- शीत प्रवाह विकृति और बैक-अप रिंगों की स्थायी विकृति
- फील्ड इंस्टालेशन के बाद प्रोडक्ट वॉरपेज और सिस्टम लीकेज
अधिकांश मुख्यधारा PEEK बैक-अप रिंग आपूर्तिकर्ता केवल यह सुनिश्चित करते हैं कि उत्पाद कमरे के तापमान के तहत बुनियादी उपस्थिति और आयामी मानकों को पूरा करते हैं, जबकि बड़े पैमाने पर आंतरिक अवशिष्ट तनाव के नियंत्रण की अनदेखी करते हैं। ऐसे उत्पाद नियमित कमरे के तापमान निरीक्षण को आसानी से पास कर लेते हैं लेकिन अत्यधिक संयुक्त उच्च तापमान और उच्च दबाव के तहत जल्दी विफल हो जाते हैं। यह अनिवार्य रूप से निम्न की ओर ले जाता है:
- अप्रत्याशित और अनियोजित उपकरण डाउनटाइम
- बार-बार पार्ट रिप्लेसमेंट और रखरखाव की लागत में तेजी से वृद्धि
- हाइड्रोलिक और द्रव सीलिंग सिस्टम का अस्थिर संचालन
इस सामान्य उद्योग दोष को हल करने के लिए, हम तनाव-राहत एनीलिंग को एक अनिवार्य मुख्य उत्पादन प्रक्रिया के रूप में लेते हैं, जो हमारे उत्पादों को सामान्य समकक्षों से अलग करती है। हमारे सभी उत्पाद, चाहे सटीक सीएनसी मशीनीकृत हों या उच्च तापमान वाले इंजेक्शन मोल्डेड हों, मानकीकृत उत्पादन प्रक्रियाओं को अपनाते हैं:
- सख्त खंडित तापमान-नियंत्रित एनीलिंग: मशीनिंग और मोल्डिंग के दौरान उत्पन्न आंतरिक अवशिष्ट तनाव को समाप्त करता है
- अधिकतम तनाव मुक्ति: कठोर कामकाजी परिस्थितियों में स्थापना के बाद होने वाली विकृति से बचाता है
- स्थिर समग्र प्रदर्शन: वास्तविक उच्च तापमान और उच्च दबाव वाले ऑपरेटिंग वातावरण के तहत लगातार सपाटता और सटीक आयामी स्थिरता की गारंटी देता है
हम मुख्यधारा के मॉडल और वैयक्तिकृत समाधानों को कवर करते हुए विभिन्न विशिष्टताओं के साथ अनुकूलन योग्य पॉलीएथेरेथरकीटोन बैक-अप रिंग्स की एक पूरी श्रृंखला प्रदान करते हैं:
- उत्पाद प्रकार: सॉलिड एंडलेस रिंग्स, बायस-कट स्प्लिट रिंग्स और कस्टम स्टेप्ड रिंग्स
- मानक विशिष्टताएँ: AS568 और ISO3601 मानकों के अनुरूप पूर्ण आकार
- अनुकूलन सेवा: ग्राहकों के विशेष तकनीकी चित्रों के अनुसार पूरी तरह से तैयार किए गए उत्पाद
- कच्चे माल के विकल्प: आयातित और घरेलू अनफिल्ड शुद्ध PEEK, बढ़ी हुई ताकत और पहनने के प्रतिरोध के लिए कार्बन फाइबर से भरा PEEK
हमारे बहुमुखी पॉलीएथेरेथेरकेटोन बैक-अप रिंग्स व्यापक रूप से विभिन्न चरम कार्य परिदृश्यों पर लागू होते हैं, जिनमें सेमीकंडक्टर उपकरण, डाउनहोल तेल और गैस सुविधाएं, उच्च दबाव हाइड्रोलिक सिस्टम, नई ऊर्जा उपकरण और रासायनिक प्रसंस्करण मशीनरी शामिल हैं, जो विभिन्न कठोर परिचालन आवश्यकताओं को पूरा करते हैं।

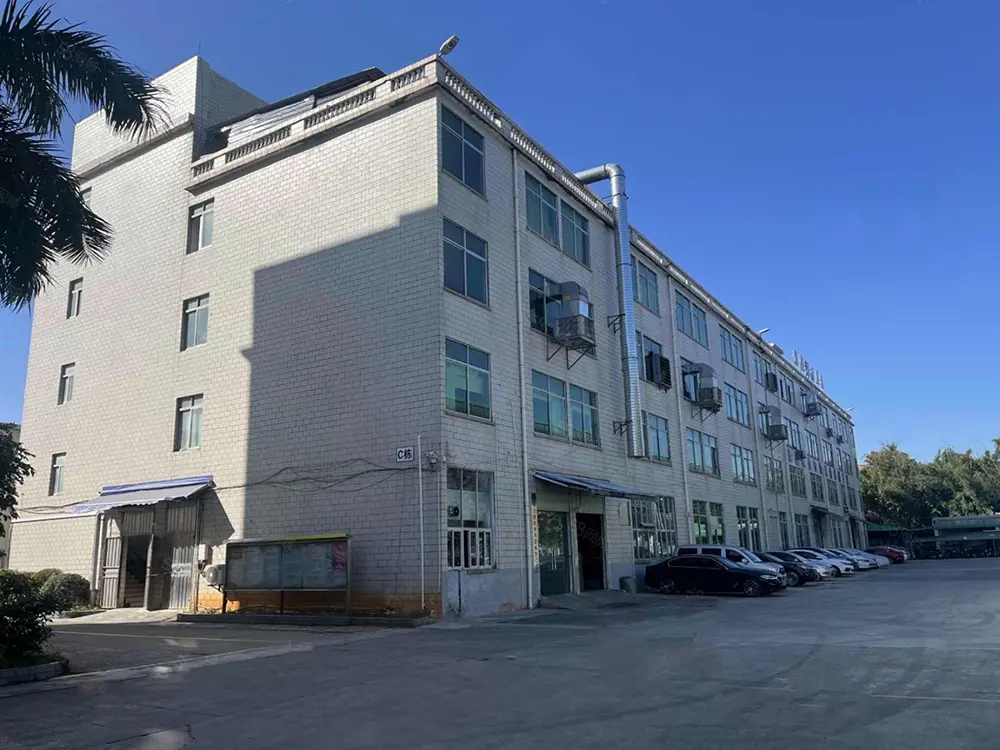

उच्च दबाव PEEK सीलिंग सहायक घटकों के एक विश्वसनीय आपूर्तिकर्ता के रूप में, गुआंगज़ौ आइडियल प्रीमियम बैक-अप रिंगों के निर्माण में माहिर है जो हाइड्रोलिक और द्रव प्रणालियों में लोचदार सील बाहर निकालना को प्रभावी ढंग से रोकते हैं। हमारे मुख्य लाभ निम्नानुसार संक्षेपित हैं:
- पेशेवर तकनीकी सहायता: अनुकूलित आयामों और संशोधित सामग्री फ़ार्मुलों का समर्थन करने के लिए परिपक्व आर एंड डी और उत्पादन टीम
- परिदृश्य-उन्मुख अनुकूलन: विभिन्न अत्यधिक दबाव और तापमान वाले कार्य वातावरणों को लक्षित करने वाले उत्पादों का अनुकूलन करें
- वैश्विक सेवा कवरेज: दीर्घकालिक सहकारी ग्राहकों में कई देशों और क्षेत्रों में हाइड्रोलिक सिलेंडर निर्माता, द्रव वाल्व उद्यम और अपतटीय इंजीनियरिंग उपकरण आपूर्तिकर्ता शामिल हैं।
A1: निश्चित रूप से नहीं. ओ-रिंग्स सीलिंग प्रभाव के लिए इलास्टिक रिबाउंड की आपूर्ति करते हैं, जबकि पॉलीएथेरेथेरकीटोन बैक-अप रिंग्स केवल एंटी-एक्सट्रूज़न सुरक्षा प्रदान करते हैं। दोनों भागों को एक सुमेलित सेट के रूप में स्थापित किया जाना चाहिए।
A2: ठोस अंतहीन रिंगों में अत्यधिक कठोरता और अत्यधिक दबाव में कहीं बेहतर प्रदर्शन होता है। स्प्लिट वेरिएंट सील खांचे, फिटिंग संरचनाओं में परेशानी मुक्त स्थापना की अनुमति देते हैं जो बार-बार जुदा करने और फिर से जोड़ने की मांग करते हैं। ठोस शैलियों की तुलना में उनकी अधिकतम दबाव रेटिंग थोड़ी कम है।
A3: PEEK उच्च कठोरता का दावा करता है, साथ ही रेंगने और ठंडे प्रवाह के प्रति अत्यधिक उन्नत प्रतिरोध का दावा करता है। यह पीटीएफई की तुलना में उच्च तापमान और उच्च दबाव के तहत विरूपण और समय से पहले विफलता का प्रतिरोध करता है। पीटीएफई केवल बुनियादी कम दबाव वाली कामकाजी परिस्थितियों के लिए नरम और अधिक लागत प्रभावी है।
ए4: हाँ. द्विदिशात्मक कामकाजी परिस्थितियों में दोनों तरफ दबाव लगातार बदलता रहता है। ओ-रिंग को दो तरफ कठोर सहायक सुरक्षा की आवश्यकता होती है। दबाव उलटने पर एक तरफा स्थापना से सील को नुकसान होगा।
ए5: सबसे आम कारण आंतरिक अवशिष्ट तनाव का अपर्याप्त निष्कासन है। एक बार जब उपकरण गर्म हो जाता है और दबाव सहन कर लेता है, तो छल्ले आकार से बाहर हो जाते हैं, जिससे छोटे-छोटे अंतराल बन जाते हैं। फिर ओ-रिंग्स इन अंतरालों से दब जाती हैं और अपरिवर्तनीय क्षति का कारण बनती हैं।
ए6: सीएनसी मशीनिंग के माध्यम से निर्मित ठोस अंतहीन पॉलीएथेरेथरकीटोन बैक-अप रिंग्स को प्राथमिकता दें। यह इंजेक्शन मोल्डिंग से विभाजित संरचनाओं और वेल्ड लाइन दोषों सहित कमियों से बचा जाता है। इस बीच, पुष्टि करें कि आपूर्तिकर्ता मानकीकृत एनीलिंग तनाव राहत प्रक्रियाओं को लागू करता है।
ए7: बहुत सारी अर्धचालक प्रक्रियाएं उच्च दबाव में संचालित होती हैं, जहां एफएफकेएम ओ-रिंगों के बाहर निकलने से क्षति होने का खतरा होता है। PEEK मजबूत एंटी-रेंग प्रदर्शन प्रदान करता है। इसके अलावा, शुद्ध PEEK ग्रेड न्यूनतम सामग्री आउटगैसिंग उत्पन्न करते हैं, जो प्रक्रिया कक्षों के अंदर सख्त सफाई आवश्यकताओं को पूरा करते हैं।
